Industrial Flexible Cables (Robot arm line, Drag chain line)

Proseso ng Extrusion

Inirerekomenda: 60mm 25mm core wire extruder

Proseso ng Pagpupulong

1. Inirerekomenda ang Single Twisting: 1000mm cantilever single twisting

2. Inirerekomenda ang Paglalagay ng Kable: 400mm-500mm cage stranding machine

Proseso ng Outer Sheath Extrusion

Inirerekomenda: 70mm outer sheath extruder

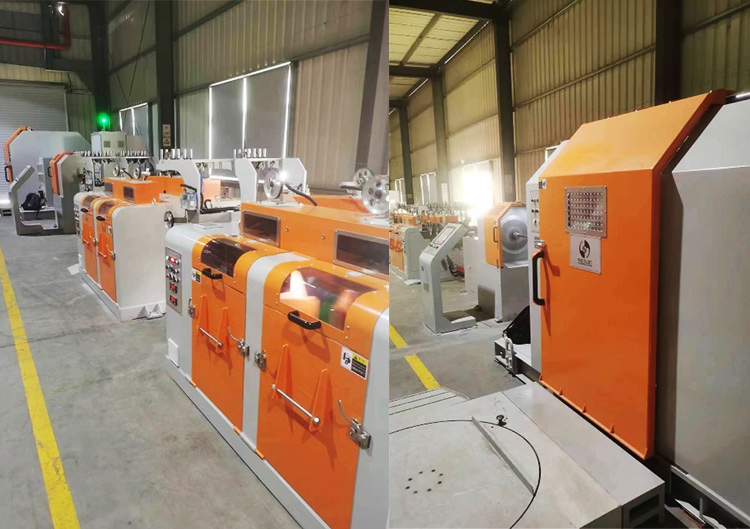

Industrial Line - Proseso ng Extrusion

Mga Application:

Angkop para sa high-speed extrusion ng single-layer conductor insulation strip insulation.

Mga Tampok:

1. Malawak na hanay ng mga aplikasyon
2. Mataas na kapasidad ng produksyon
3. Mataas na kalidad
4. Matatag na kontrol sa temperatura
5. Madaling operasyon
6. Maliit na bakas ng paa

1000mm Cantilever Stranding na Proseso

Mga Application:

Angkop para sa multi-strand stranding ng mga pang-industriyang cable (drag chain lines, robot cable, atbp.), data cable, at power cable.

Mga Tampok:

1. Malawak na hanay ng mga aplikasyon
2. Mataas na throughput
3. Matatag na pag-igting
4. Tumpak na stranding pitch

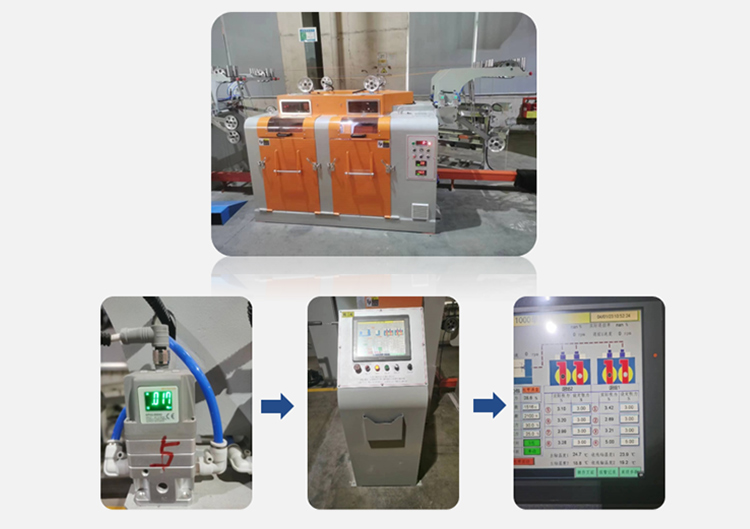

Cantilever winch unwinding at pay-off frame

Mga pangunahing teknolohiya:

✔ Mataas na kahusayan, bilis ng pag-unwinding 500 rpm.
✔ Pinapatakbo ang unwinding at pay-off.
✔ Proporsyonal na pagsasaayos ng tensyon ng balbula, kontrol ng control panel ng industriya, at madaling operasyon.

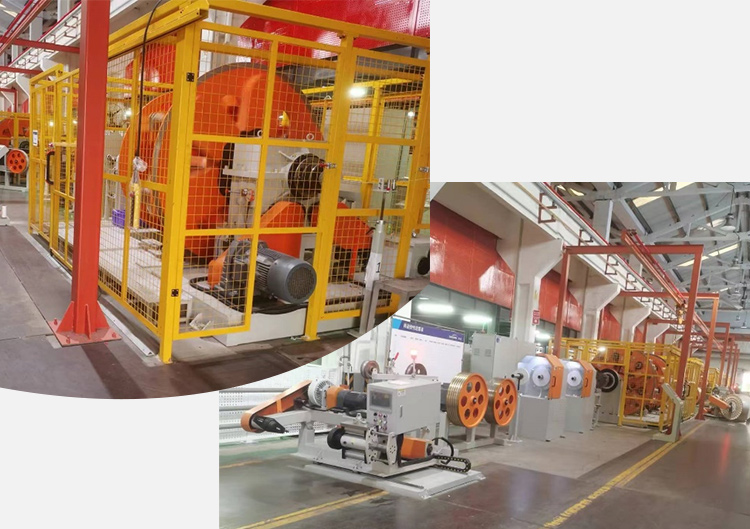

400mm-500mm Cage Winding Machine (Pinagsamang Proseso)

Mga Application:

Angkop para sa pagproseso ng mataas na kinakailangan, espesyal na karaniwang pang-industriya na mga cable sa mga bundle.

Mga Tampok:

1. Aktibong wire feeding, real-time na pagsubaybay sa tension module, at closed-loop na kontrol sa feedback.
2. Electronic pitch, infinitely adjustable, precise pitch.
3. Ang power eyepiece ay nagsi-synchronize sa pangunahing operasyon ng unit, na binabawasan ang alitan.
4. Tinitiyak ng shaft-type winding ang matatag na pagganap ng wire.
5. Intelligent na kontrol, alarm shutdown.
6. Madaling pag-install, walang kinakailangang pundasyon.

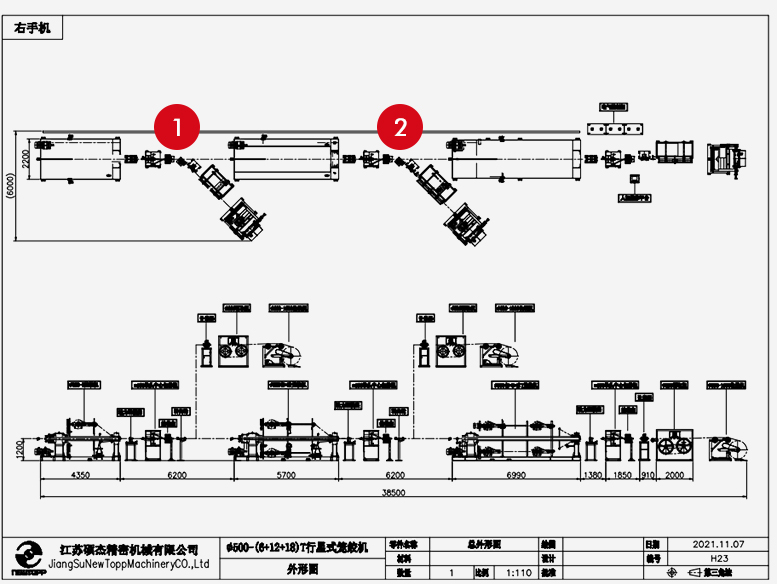

Cage Windlass - Mga Disenyong Guhit

Mga Tampok:

Mode 1 : 1 6 12 18, 36 heads integrated operation

Mode 2 : 6 na ulo, 12 ulo, 18 ulo, tatlong independiyenteng windlasses ng hawla ay maaaring gumana.

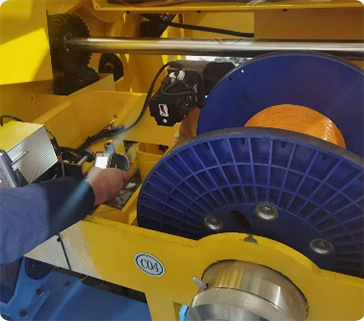

Nakaka-unwinding

Gumamit ng 2kW servo motor upang i-drive ang wire reel para sa aktibong pag-unwinding. Isang intelligent na tension module
sinusubaybayan ang tensyon sa real time, na nagpapagana ng closed-loop system na nagpapanatili ng pare-parehong balanse,
matatag na tensyon.

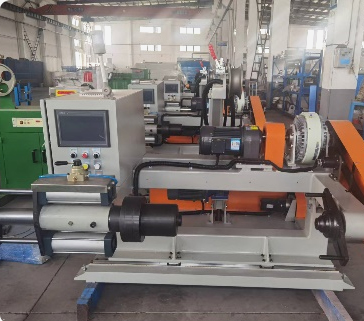

Koleksyon ng kawad

Ang isang spool-type na power take-up system ay ginagamit, na nilagyan ng hiwalay na PLC at pang-industriyang control panel.
Maaari itong gumana nang nakapag-iisa o kasabay ng pangunahing yunit, na nag-aalok ng maginhawang operasyon.
Kinokontrol ng servo motor ang kaliwa at kanang paggalaw ng wire reel, na nagbibigay-daan para sa tumpak na pagsasaayos
ng reel spacing at lapad.

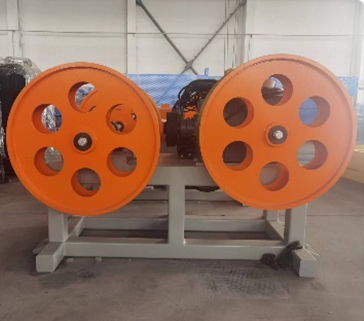

Take-up

Ginagamit ang dual-wheel take-up, na may mga direktang digital na setting sa pamamagitan ng touchscreen. Ang strand pitch ay walang limitasyon.
Ang isang 5KW na nakatuon sa imotor at frequency converter control, kasama ang mga kasabay na belt pulley, ay tiyak na tiyak
tumpak at matatag na strand pitch sa pamamagitan ng pagkontrol sa bilis ng take-up at ang cage winding machine
direksyon na posisyon.

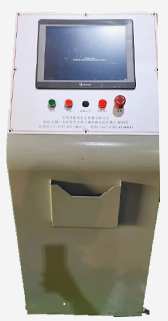

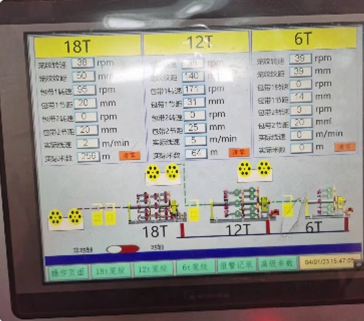

Operation Panel

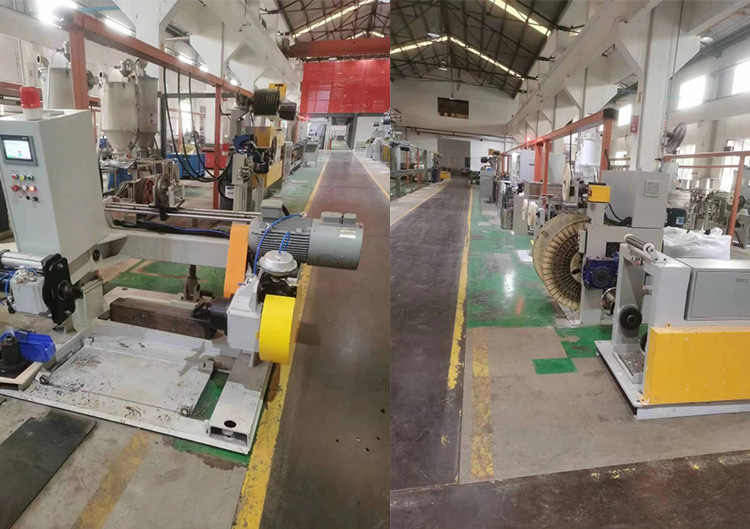

Proseso ng Outer Sheath Extrusion:

Inirerekomenda:

70mm outer sheath extruder

Mga Application:

Angkop para sa pagpapalabas ng panlabas na kaluban ng mga pang-industriyang cable, data cable,
mga kable ng komunikasyon, mga kable na may mataas na dalas, atbp.
