Planetary Type Stranding Machine Manufacturer

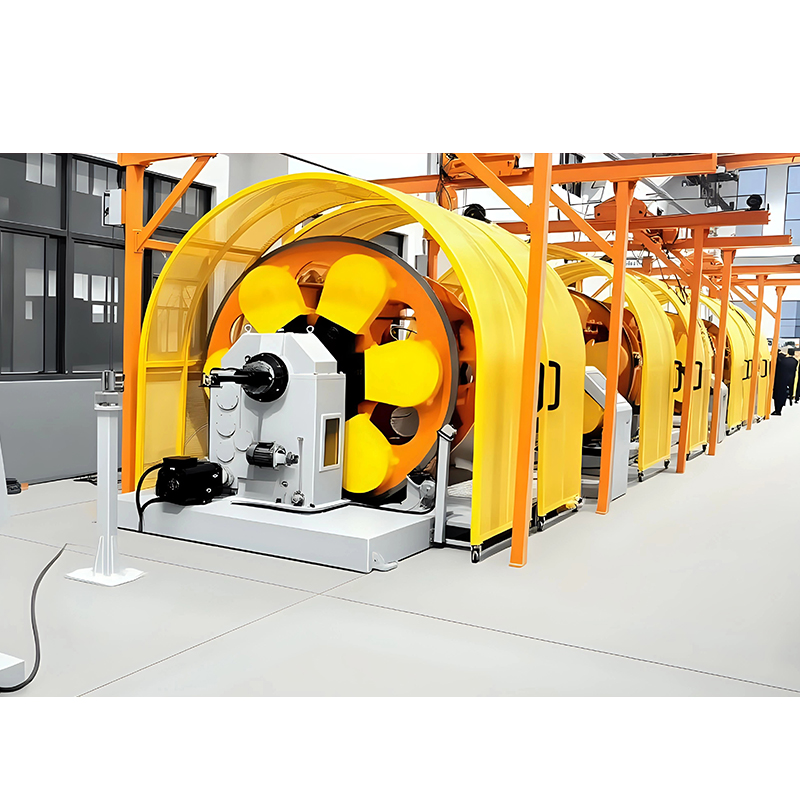

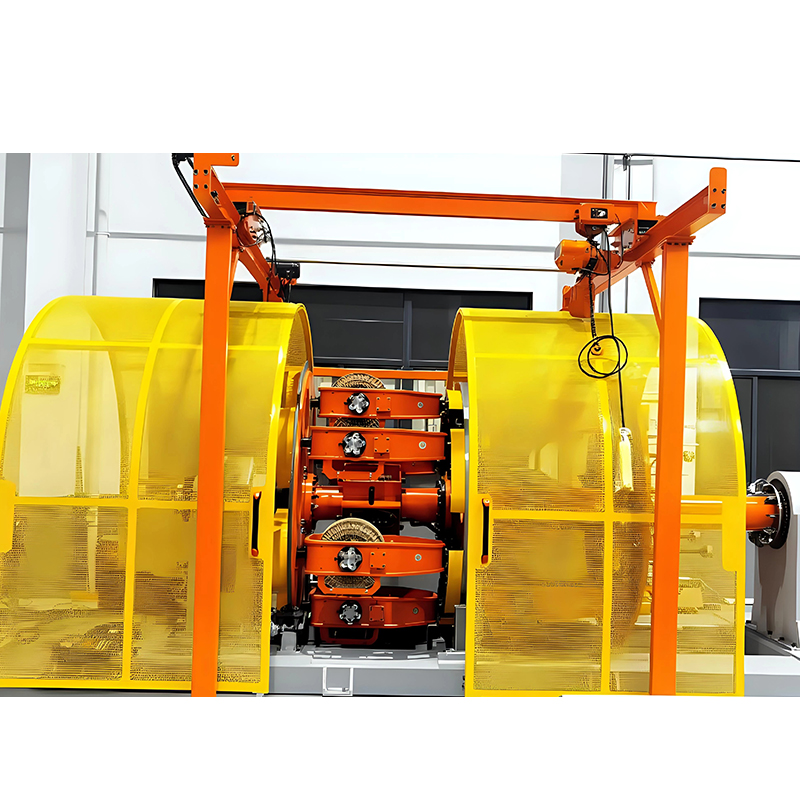

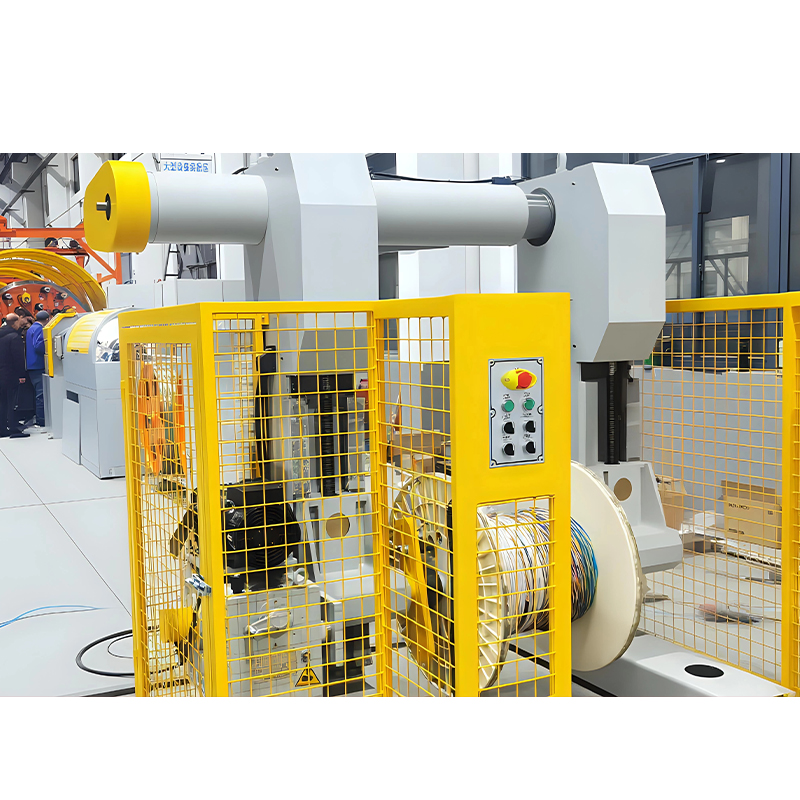

Planetary Type Stranding Machine

Ang Planetary Stranding/Pair Twisting Machine ay isang core cabling machine na partikular na idinisenyo para sa paggawa ng mga high-performance, kumplikadong precision cable. Ito ay partikular na angkop para sa mga espesyal na cable na nangangailangan ng napakataas na pamantayan para sa pagganap ng kuryente, lakas ng makina, kakayahang umangkop, at pagkakapare-pareho.

■ Precision Coordinated Motion Principle: Gamit ang isang natatanging planetary motion architecture, maraming core (konduktor o elemento) ang umiikot at naglalakbay nang tumpak at sabay-sabay sa paligid ng isang central axis. Ang disenyong ito ay mahalagang ginagaya ang orbital motion ng mga celestial body, na tinitiyak ang napakataas na geometric symmetry at structural stability sa panahon ng proseso ng stranding.
■ Optimized Internal Stress Control: Sa panahon ng high-speed stranding, ang mekanismong ito ay epektibong namamahala at nagpapaliit ng natitirang torque sa loob ng mga core (makabuluhang binabawasan ang twisting effect). Ito ay mahalaga para sa pagpapanatili ng mga orihinal na pisikal na katangian ng core, pagpigil sa kasunod na pagpapapangit, at pagpapahusay sa pangkalahatang flexibility ng cable at pangmatagalang buhay ng serbisyo.
■ Pinagsama-sama at Mahusay na Proseso: Ang kritikal na stranding at double-wrapped shielding/protection na mga hakbang ay mahusay na nakumpleto sa isang solong, tuluy-tuloy na proseso. Ang pinagsama-samang disenyo na ito ay hindi lamang makabuluhang nagpapabuti sa kahusayan sa produksyon ngunit inaalis din ang mga potensyal na pagbabago sa kalidad na dulot ng mga pagbabago sa proseso, na tinitiyak ang pagkakapareho, density, at mahigpit na pagsasama ng shielding o protective layer sa mga stranded strand.
■ Pagtugon sa Mahigpit na Mga Pamantayan sa Aplikasyon: Ang mga kakayahan nito sa disenyo at pagkontrol sa proseso ay ginagawa itong perpektong pagpipilian para sa paggawa ng mga cutting-edge na cable tulad ng mga sumusunod sa USB 3.1 high-speed data transmission specifications, multi-core medical device cable (nangangailangan ng biocompatibility at mataas na pagiging maaasahan), mga drag chain cable na napapailalim sa tuluy-tuloy na pagbaluktot (high-fatigue na resistensya ng kuryente), mga high-current cable na resistensya para sa high-current na pangkaligtasan ng enerhiya, mga high-current cable stations at mga cable para sa mga high-speed interconnect na bahagi tulad ng QSFP. Ang mga application na ito ay palaging humihingi ng malapit-perpektong electrical isolation, integridad ng signal, mechanical toughness, at environmental adaptability.
■ Pag-angkop sa Mga Kumplikadong Structure ng Cable: Ang istraktura ng planeta ay nagpapakita ng mahusay na kakayahang umangkop at mga kakayahan sa pagproseso para sa mga kumplikadong configuration ng cable, kabilang ang mga high-core na bilang, mga espesyal na hugis na conductor, at mga composite shielding structure (tulad ng double-wrapped aluminum foil braid), tinitiyak ang pagkontrol sa proseso at pagkakapare-pareho ng produkto kahit sa mga kumplikadong istruktura.

Planetary Type Stranding Machine
  • Planetary Type Stranding Machine
  • Planetary Type Stranding Machine
  • Planetary Type Stranding Machine
  • Planetary Type Stranding Machine
PREV: Cantilever Type Single Stranding Machine
SUSUNOD: Walang susunod na artikulo
MGA TEKNIKAL NA PARAMETER
CONTACT US
MGA KAUGNAY NA PRODUKTO
TUNGKOL SA AMIN
NewTopp Precision Jiangsu NewTopp Precision Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Ang Newtopp Precision ay isang National High-Tech Enterprise at nakakuha ng ISO9001 quality certification at ISO14001 environmental management system certification. Sumasaklaw sa 50 ektarya, ipinagmamalaki ng kumpanya ang isang independiyenteng R&D center, isang finishing center, at isang paint booth, na pinagsasama ang R&D, disenyo, pagmamanupaktura, at mga benta. Kami ay nakatuon sa pagbibigay sa mga customer ng mga de-kalidad na produkto at mahusay na serbisyo.
As a professional China Planetary Type Stranding Machine Manufacturer and Planetary Type Stranding Machine factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
HONORARY CERTIFICATION
CERTIFICATE
PINAKABAGONG UPDATE
ANONG BALITA
INDUSTRIYA KAALAMAN

Ang Planetary Stranding/Pair Twisting Machine nagsisilbing pangunahing kagamitan para sa paggawa ng mga high-performance, kumplikadong precision cable. Ito ay partikular na idinisenyo para sa paggawa ng mga espesyal na cable na nangangailangan ng napakataas na pamantayan para sa pagganap ng kuryente, lakas ng makina, kakayahang umangkop, at pagkakapare-pareho. Gumagana ang kagamitang ito sa isang precision coordinated motion na prinsipyo, na nagbibigay-daan sa maramihang mga core upang paikutin at maglakbay nang tumpak at sabay-sabay sa paligid ng isang central axis, na ginagaya ang celestial orbital motion upang matiyak ang pinakamainam na geometric symmetry at structural stability sa panahon ng proseso ng stranding. Ang Planetary Stranding Machine ay epektibong kinokontrol ang panloob na natitirang stress sa loob ng mga core sa panahon ng high-speed stranding, pinapanatili ang orihinal na pisikal na mga katangian ng wire, at kinukumpleto ang stranding kasama ng double-layer shielding/protection wrapping sa pamamagitan ng pinagsama-samang tuluy-tuloy na proseso, na makabuluhang nagpapahusay sa kahusayan ng produksyon at pagkakapareho ng produkto.

Mga Pangunahing Prinsipyo sa Teknikal

Planetary Motion Architecture: Gumagamit ng kakaibang planetary gear transmission system, na nagpapahintulot sa maramihang mga payoff unit na magsagawa ng compound revolution sa paligid ng central take-up axis kasama ng sarili nilang pag-ikot, na nakakamit ng tumpak na lay length control at tension balance.

Stress Optimization Mechanism: Gumagamit ng reverse torque compensation technology upang aktibong kontrahin ang torsional stress sa panahon ng stranding, pagliit ng wire spring-back tendency upang matiyak ang dimensional na katatagan at pangmatagalang pagiging maaasahan ng serbisyo ng natapos na cable.

Integrated Process Module: Pinagsasama ang stranding, shielding wrapping (foil braid), at pag-tape ng mga proseso sa isang tuluy-tuloy na daloy, inaalis ang mga pagbabago sa kalidad na dulot ng mga transition ng proseso at tinitiyak ang mahigpit na pagkakadikit at pare-parehong density ng shielding layer sa core ng cable.

Mga Karaniwang Lugar ng Aplikasyon

Mga High-Speed Data Transmission Cables: Gumagawa ng mga data cable na sumusunod sa USB 3.1 , Thunderbolt, QSFP, at iba pang mga high-speed interconnect na pamantayan, na tinitiyak ang integridad ng signal at mababang crosstalk.

Mga Espesyal na Kable ng Medikal na Device: Gumagawa ng mga multi-core na cable para sa mga medikal na diagnostic na kagamitan, nakakatugon sa mga kinakailangan sa biocompatibility habang ginagarantiyahan ang mataas na pagiging maaasahan sa mga kumplikadong medikal na kapaligiran.

Dynamic na Application Cables: Partikular na idinisenyo para sa mga cable carrier system at robotic joint cables, na nag-aalok ng mahusay na baluktot na paglaban sa pagkapagod at mekanikal na pagpaparaya sa stress.

Bagong Energy High-Current Cables: Gumagawa ng mga high-current na cable para sa mga de-koryenteng sasakyan sa charging station at mga sistema ng pag-iimbak ng enerhiya, nakakatugon sa mga kinakailangan sa kaligtasan at tibay ng elektrikal sa mga kapaligirang may mataas na temperatura.

Mga Espesyal na Composite Structure Cable: Pinangangasiwaan ang mga kumplikadong istruktura tulad ng mataas na bilang ng core, mga espesyal na hugis na conductor, at composite shielding (double-layer foil braid), tinitiyak ang pagkontrol sa proseso at pagkakapare-pareho ng produkto.

Paghahambing ng Uri ng Kagamitan

Uri ng Kagamitan Prinsipyo sa Paggawa Angkop na Istraktura ng Cable Max Core Count Bilis ng Stranding Mga Katangian ng Application
Cage Planetary Strander Planetary gear drive, pangkalahatang pag-ikot Mga kable ng kuryente, Mga kable ng kontrol 7-61 core Katamtaman-Mataas na Bilis Matatag na istraktura, na angkop para sa malaking cross-section stranding
Tubular Strander Pag-ikot ng tubo, walang tigil na kabayaran Mga kable ng komunikasyon, Mga kable ng data 1-30 core Mataas na Bilis Compact footprint, easy gauge changeover
High-Speed Strander Single-twist na prinsipyo, pag-ikot ng bow Mga elektronikong wire, Mga wire sa sasakyan 1-7 core Napakataas na Bilis Mataas na kahusayan sa produksyon, na angkop para sa mga pinong wire
Back-Twist Pair Twister Aktibong back-twist, kasabay na pagsubaybay Mga high-speed na pares na cable, Differential na mga pares 2 core Mataas na Bilis Kumpletuhin ang pagbaliktad ng twist, mahusay na pagganap ng paghahatid ng signal


Gabay sa Propesyonal na Pagpapanatili


Mga Punto ng Pang-araw-araw na Pagpapanatili:

  1. Regular na suriin ang antas ng langis ng planetary gearbox at kontaminasyon; sample na pagsubok na inirerekomenda tuwing 500 oras ng pagpapatakbo.

  2. Ang pag-calibrate ng sistema ng kontrol ng tensyon ay dapat na isagawa buwan-buwan, na tinitiyak na ang error sa tensyon sa mga unit ng payoff ay <±5%.

  3. Lingguhang paglilinis at pagsusuot ng inspeksyon ng mga sheaves at guide pulley upang maiwasan ang mga gasgas sa ibabaw ng wire.


Pamamahala sa Siklo ng Buhay ng Kritikal na Bahagi:

  • Planetary Gear Set: Inirerekomenda ang propesyonal na inspeksyon tuwing 15,000 oras ng pagpapatakbo.

  • Spindle Bearings: Suriin ang clearance tuwing 10,000 oras; nakaplanong pagpapalit sa 24,000 oras.

  • Mga Servo Drive: Comprehensive performance testing at firmware upgrade kada 5 taon.


Mga Panukala sa Pagpapanatili ng Katumpakan:

  • Quarterly verification ng stranding lay length accuracy gamit ang laser measurement instruments.

  • Semi-taunang dynamic na pagwawasto ng pagbabalanse para sa buong makina upang mabawasan ang vibration sa panahon ng high-speed na operasyon.

  • Taunang overhaul upang suriin ang mga fitting clearance at pagkakahanay ng lahat ng gumagalaw na bahagi.


Mga Madalas Itanong na Teknikal na Katanungan

Q1: Ano ang mga pangunahing pagkakaiba sa pagitan ng isang Planetary Stranding Machine at tradisyonal na stranding na kagamitan?
A: Ang Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.

T2: Paano pipiliin ang angkop na uri ng stranding equipment?
A: Ang selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.

Q3: Paano sinusuri ang kapasidad ng produksyon ng kagamitan?
A: Nakadepende ang aktwal na kapasidad sa mga salik tulad ng bilang ng core, haba ng laylay ng stranding, at diameter ng wire. Halimbawa, sa paggawa ng Newtopp Precision NP-500 Planetary Stranding Machine ng 7-core 18AWG cable, ang maximum na bilis ay maaaring umabot sa 60 m/min, na may teoretikal na 24 na oras na kapasidad na humigit-kumulang 86,400 metro.

Q4: Ano ang kakayahan sa pag-upgrade at pagpapalawak ng kagamitan?
A: Nagtatampok ang Modern Planetary Stranding Machines ng modular na disenyo, na nagbibigay-daan para sa functional expansion sa pamamagitan ng pagdaragdag ng mga payoff unit, pagsasama ng mga inline na module ng inspeksyon, o pag-upgrade ng mga control system. Sinusuportahan ng Newtopp Precision equipment ang mga upgrade mula sa mga pangunahing configuration hanggang sa ganap na automated na intelligent production lines.
