Paggamit: Angkop para sa CAT5E/ CAT6/ CAT7 Lan cables pair twisting.
1. Triple pitches na disenyo, 1.5 beses na bilis sa tradisyonal na double twisting machine kapag may 33% back twisting rate.
2. Servo electronic pitch, setting ng touch screen, PLC controller, katumpakan sa loob ng /-2%.
3. Aktibong tumagal, matatag ang tensyon mula sa walang laman hanggang sa buong bobbin.

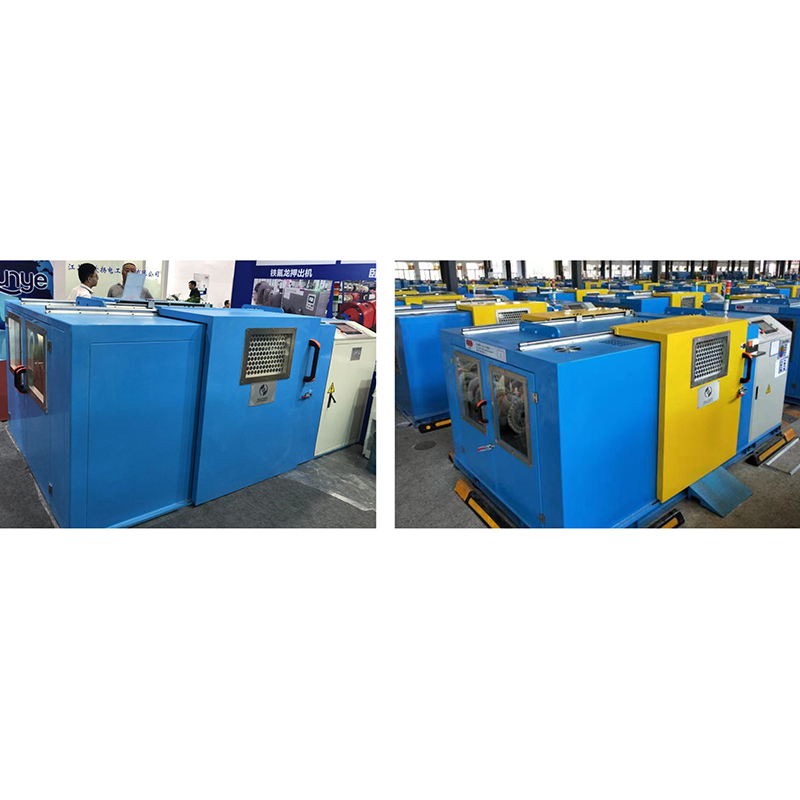

Ang Triple Stranding Machine ay isang pangunahing kagamitan sa katumpakan sa pagmamanupaktura ng cable ng network, na partikular na idinisenyo para sa tumpak na pag-twist ng mga insulated copper wire na pares na ginagamit sa CAT5E, CAT6, CAT7, at mas mataas na grado na mga data cable. Ang kalidad ng proseso ng pag-twist na ito ay direktang tumutukoy sa bilis ng paghahatid ng signal ng huling cable, crosstalk immunity, at katatagan ng pagganap ng kuryente. Bilang isang propesyonal na tagagawa sa larangang ito, ang Jiangsu Newtopp Precision Machinery Co., Ltd. ay gumagamit ng higit sa isang dekada ng R&D at karanasan sa pagmamanupaktura sa high-precision na cable equipment. Isinasama namin ang advanced na servo control na teknolohiya sa napatunayang proseso ng kaalaman upang mabigyan ang mga customer ng mahusay, matatag, at user-friendly na high-performance twisting solution.
High-Efficiency Triple Pitch Design: Isinasama ang isang natatanging kasabay na triple-pitch twisting mechanism. Kung ikukumpara sa mga tradisyunal na double-pitch machine, makabuluhang pinatataas nito ang teoretikal na kahusayan sa produksyon habang pinapanatili ang kinakailangang 33% back-twist ratio, na nakakatugon sa mga pangangailangan ng malakihang produksyon para sa mga de-kalidad na network cable.
Intelligent Servo Control: Nagtatampok ng ganap na servo-driven na electronic pitch control system. Ang mga parameter ay itinakda at inaayos sa pamamagitan ng isang touchscreen na HMI (Human Machine Interface) at tiyak na pinamamahalaan ng isang PLC, na nakakamit ng twist pitch control accuracy sa loob ng ±2%. Ang katumpakan na ito ay sinusuportahan ng patuloy na pamumuhunan sa mga motion control algorithm sa Newtopp's R&D center, na na-certify bilang National High-Tech Enterprise, na tinitiyak ang pare-pareho at nauulit na kalidad ng proseso.
Stable Tension Take-Up: Nilagyan ng aktibong take-up system na sinamahan ng real-time na pagsubaybay sa tensyon at feedback. Tinitiyak nito ang patuloy na pag-igting sa buong proseso ng paikot-ikot mula sa isang walang laman hanggang sa isang buong bobbin, na epektibong nagpoprotekta sa wire mula sa pag-unat o pagpapapangit. Mahalaga ito para sa paggawa ng mga low-latency, high-performance na mga cable.
Ang Triple Stranding Machine is primarily used in manufacturing network data cables that require high transmission performance:
Mga Karaniwang Network Cables: Mga pares ng twisting para sa CAT5E, CAT6, CAT6A, CAT7/7A, atbp.
High-Performance Shielded Cables: Para sa mga cable na may mataas na shielding effectiveness na ginagamit sa mga data center at server farm.
Mga Kable ng Pang-industriya na Komunikasyon: Paggawa ng mga kable ng komunikasyon na lumalaban sa malupit na kapaligiran at panghihimasok.
Bilang isang tagagawa ng cable equipment na may portfolio ng produkto na sumasaklaw sa buong proseso mula sa extrusion at stranding hanggang sa paglalagay ng kable at sheathing, ang Newtopp ay may malalim na pag-unawa sa kritikal na papel ng proseso ng twisting sa loob ng pangkalahatang linya ng produksyon. Hindi lamang kami nagbibigay ng mga standalone na makina ngunit nag-aalok din ng propesyonal na payo sa pagsasama ng proseso at pag-optimize batay sa aming holistic na pagtingin sa upstream at downstream na mga proseso, na tinitiyak ang synergistic na kahusayan para sa buong linya ng produksyon.
| item | Tradisyunal na Twinning Machine | Newtopp Triple Stranding Machine |
|---|---|---|
| Arkitektura ng Disenyo | Karaniwang Double Pitch | Triple Pitch Design |
| Kahusayan sa Produksyon | Baseline | Makabuluhang Theoretical Increase (~1.5x sa ilalim ng parehong back-twist na kondisyon) |
| Paraan ng Pagkontrol | Mechanical adjustment o basic electrical control | Ganap na Servo Electronic Control, Setting ng Parameter ng Touchscreen |
| Control Precision | Medyo mababa, nakadepende sa karanasan | High Precision (sa loob ng ±2%), Digital Control |
| Pamamahala ng Tensyon | Simpleng mekanikal na kontrol o passive take-up | Active Take-Up, Closed-Loop Constant Tension Control |
| Changeover Convenience | Ang pag-ubos ng oras, nangangailangan ng pagpapalit ng bahagi | Mabilis, Recipe Recall sa pamamagitan ng Touchscreen |
Upang matiyak ang pangmatagalang matatag na operasyon ng kagamitan, inirerekomenda ng Newtopp ang pagsunod sa mga alituntuning ito at nagbibigay ng standardized na suporta sa serbisyo batay sa aming ISO9001 quality management system:
Pang-araw-araw na Pagsusuri: Malinis na mga gulong ng gabay at sensor; suriin ang mga koneksyon sa hangin at elektrikal.
Regular na Pagpapanatili: Lubricate ang mga gumagalaw na bahagi ayon sa manu-manong iskedyul; siyasatin at i-calibrate ang mga sensor ng pag-igting; malinis na panloob na akumulasyon ng alikabok.
Propesyonal na Pagpapanatili: Inirerekomenda namin ang pana-panahong sistematikong inspeksyon at pag-verify ng katumpakan ng mga kwalipikadong technician. Ang Newtopp ay mayroong domestic at pandaigdigang after-sales service network na may kakayahang magbigay ng orihinal na pagpapanatili ng pabrika, pagpapalit ng ekstrang bahagi, at malayong teknikal na suporta.
Pagsasanay sa Operator: Dapat makatanggap ang mga operator ng sistematikong pagsasanay sa istruktura ng kagamitan, mga protocol sa kaligtasan, pagpapatakbo ng HMI, at pangunahing pag-troubleshoot. Nagbibigay ang Newtopp ng komprehensibong pagsasanay sa pagkomisyon at mga detalyadong manual ng operasyon sa aming mga customer.
Q1: Ano ang pangunahing layunin ng triple-pitch na disenyo?
A1: Ang pangunahing layunin nito ay upang makabuluhang taasan ang bilis ng pagpapatakbo ng makina at kahusayan sa produksyon habang tinitiyak ang kalidad ng twisting (lalo na sa pagtugon sa mga partikular na kinakailangan sa back-twist ratio). Ito ay nakakamit sa pamamagitan ng pag-optimize ng mekanikal na istraktura at pamamahagi ng pagkarga, sa gayon ay binabawasan ang pagkonsumo ng enerhiya at oras ng gastos sa bawat yunit ng output.
Q2: Ano ang mga praktikal na bentahe ng servo electronic pitch control sa mekanikal na pagsasaayos?
A2: Ang advantages are threefold: First, high precision and consistency—digital control eliminates human error. Second, fast changeover—simply switching recipes on the touchscreen completes the task without replacing mechanical parts like gears. Third, facilitated process management—all parameters can be stored and traced, contributing to stable and optimized product quality.
Q3: Bakit napakahalaga ng patuloy na kontrol sa tensyon para sa pagganap ng network cable?
A3: Ang mga pagbabago sa tensyon sa panahon ng proseso ng pag-twist ay maaaring humantong sa hindi pantay na twist pitch, bahagyang pag-stretch, o deformation ng wire. Ito naman, ay nagpapataas ng "delay skew" ng cable at nagiging sanhi ng impedance irregularities. Ito ay mga kritikal na depekto para sa mga network cable na may mataas na pagganap tulad ng CAT6A at CAT7 na nagpapadala ng mga signal na may mataas na dalas. Ang patuloy na kontrol sa tensyon ay mahalaga sa pagtiyak na ang kanilang pagganap sa kuryente ay nakakatugon sa mga pamantayan.
