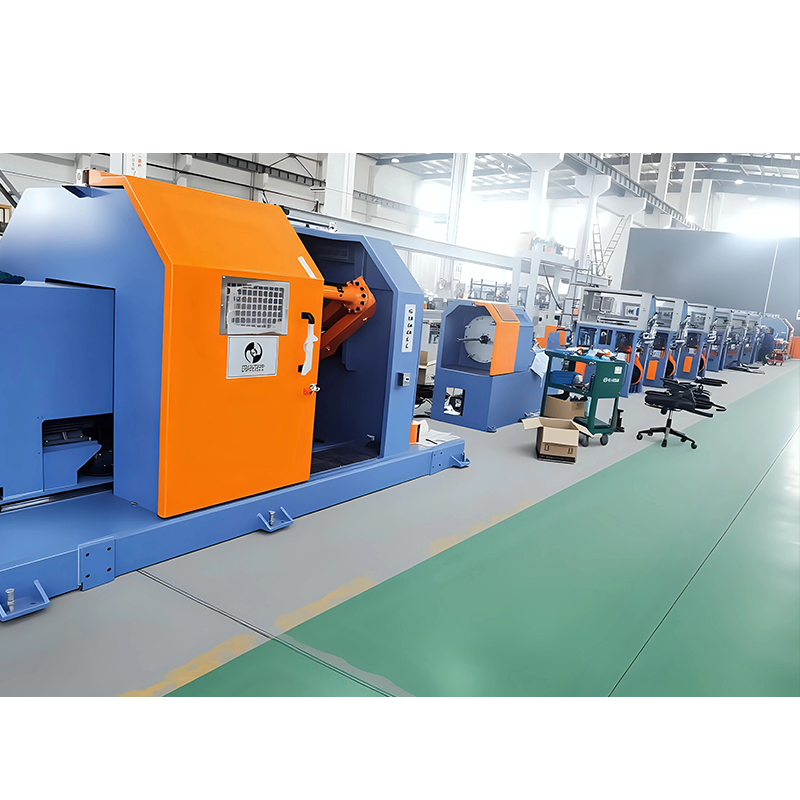

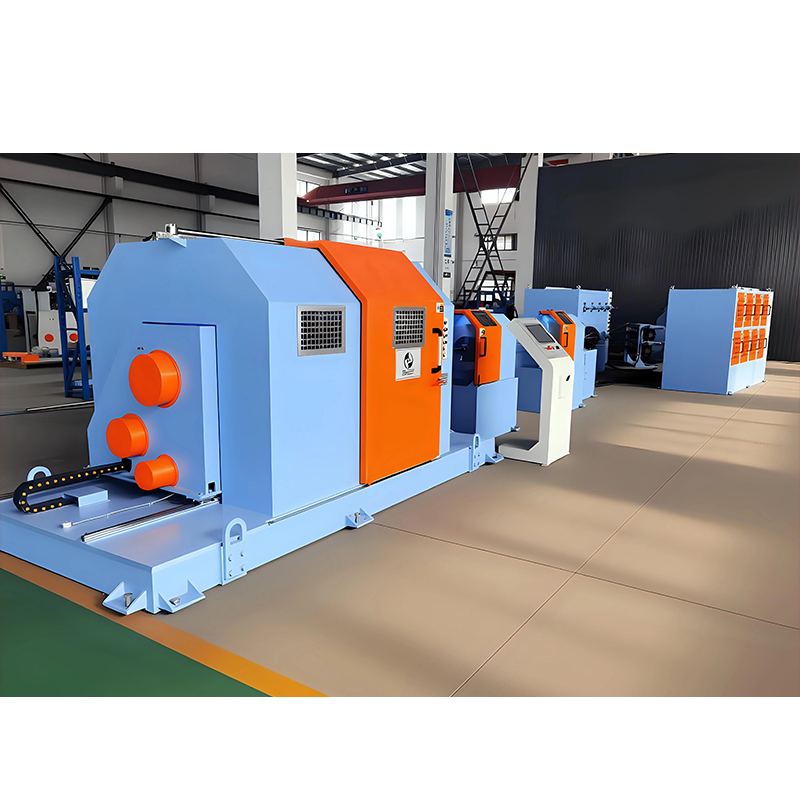

Ang 1250 Double Bow Stranding Machine ay isang kritikal na piraso ng kagamitan sa industriya ng pagmamanupaktura ng cable, partikular na idinisenyo para sa mahusay, uniporme, at high-precision na helical stranding ng maraming solong wire (gaya ng mga copper/aluminum conductor o fiber optic unit). Ang core nito ay nakasalalay sa natatanging mekanikal na istraktura nito, na nagsisiguro ng balanseng tensyon at tumpak na haba ng lay para sa bawat indibidwal na wire sa panahon ng high-speed na operasyon, at sa gayon ay gumagawa ng mga cable core na may matatag na istraktura at mahusay na pagganap ng kuryente. Bilang isa sa mga flagship na produkto ng Jiangsu Newtopp Precision Machinery Co., Ltd., ang 1250 Double Bow Stranding Machine ay naglalaman ng malalim na teknikal na kadalubhasaan at pagmamanupaktura ng craftsmanship ng kumpanya sa larangan ng high-end na cable equipment.
Mga Pangunahing Prinsipyo ng Disenyo at Mga Teknikal na Highlight
1. Double Bow Pay-Off System
Ito ang pinagmulan ng pangalan ng modelo at ang pangunahing bentahe nito sa mga tradisyonal na stranding machine. Ang dalawang simetriko na hugis-bow na duyan, sa pamamagitan ng tumpak na kasabay na kontrol, ay nakakamit ang mga sumusunod na pangunahing pagganap:
| Tradisyonal na Single Bow/Non-Bow Stranders | 1250 Double Bow Stranding Machine |
| Maaaring hindi pantay ang tension ng wire, na nakakaapekto sa stranding roundness. | Tinitiyak ng double bow synchronous compensation ang lubos na pare-parehong tensyon sa lahat ng wire, na nagreresulta sa mahigpit na pagkaka-strand nang walang mga puwang. |
| Ang mataas na inertia sa panahon ng high-speed na operasyon ay maaaring magdulot ng vibration at pagkasira ng wire. | Tinitiyak ng mahusay na dynamic na balanse ang maayos na operasyon, makabuluhang binabawasan ang vibration at wire stress, na angkop para sa tuluy-tuloy na produksyon ng high-speed. |
| Mahabang downtime para sa pagbabago ng bobbin o pag-troubleshoot. | Pinapadali ng ergonomic na disenyo ang operasyon at pagpapanatili, binabawasan ang hindi planadong downtime at pagpapabuti ng pangkalahatang kahusayan sa produksyon. |
2. Mahusay na Stranding at Precise Control
-
Mataas na Kapasidad: Dinisenyo para mag-strand ng hanggang 1250 units o higit pa (depende sa wire diameter), na nakakatugon sa mga pangangailangan ng cable core manufacturing para sa malalaking cross-section, multi-core cable.
-
Tumpak na Haba ng Lay: Gumagamit ng advanced na mechanical transmission o servo control system, na nag-aalok ng stable, adjustable, at highly repeatable lay length, ganap na sumusunod sa iba't ibang cable standards (hal., UL, CE, VDE).
-
Mataas na Bilis: Ang na-optimize na double bow na disenyo ay binabawasan ang umiikot na masa, na nagbibigay-daan para sa mas mataas na mekanikal na bilis habang pinapanatili ang kalidad, sa gayon ay tumataas ang output.
Bilang National High-Tech Enterprise, isinama ng R&D team ng Newtopp ang mga taon ng karanasan sa mga cage at tubular strander sa double bow na disenyo, na pinagsasama ang kahusayan ng mga high-speed strander na may tumpak na kontrol sa tensyon ng mga cage strander.
Mga Lugar ng Pangunahing Aplikasyon
Ang 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:
-
Mga Data Communication Cables: Ipares ang twisting o core stranding para sa Cat5e, Cat6, Cat7, atbp.
-
Power Cable: Conductor stranding para sa mababa hanggang katamtamang boltahe na mga kable ng kuryente.
-
Specialty Cable: Precision stranding para sa mga robot cable, automotive wiring harnesses, bagong enerhiya (photovoltaic, charging pile) cable, at industrial bus cables.
-
Iba pang Materyal na Kawad: Stranding para sa mga kable ng telepono, audio cable, at iba't ibang metal na materyales.
Gamit ang karanasan nito sa pagbibigay ng kumpletong kagamitan sa linya ng produksyon para sa mga data cable, pang-industriya na cable, at robot cable, tinitiyak ng Newtopp na gumagana ang 1250 Double Bow Stranding Machine sa perpektong synergy sa upstream at downstream na kagamitan (tulad ng mga extruder at taping machine ng Newtopp), na bumubuo ng napakahusay na mga linya ng produksyon.
Gabay sa Pagpili at Pagpapanatili ng Kagamitan
1. Mga Pangunahing Parameter para sa Sanggunian sa Pagpili
| Parameter | Paglalarawan at Pagsasaalang-alang |
| Naaangkop na Wire Diameter Range | Kumpirmahin ang hanay ng diameter ng mga solong wire na mai-stranded, na tinitiyak ang pagiging tugma ng makina. |
| Max. Bilang ng Stranding Units | Pumili batay sa maximum na kinakailangang bilang ng core ng iyong mga produkto (hal., 1250 na uri). |
| Saklaw ng Haba ng Lay | I-verify na sinasaklaw nito ang mga kinakailangan sa haba ng lay para sa lahat ng detalye ng iyong produkto. |
| Max. Bilis ng Spindle | Direktang nakakaapekto sa kahusayan ng produksyon; balanse sa katatagan ng makina. |
| Pay-Off Bobbin Size | Itugma ang mga kasalukuyang tool at mga detalye ng materyal upang mabawasan ang karagdagang pamumuhunan. |
| Paraan ng Pagkontrol ng Tensyon | Mechanical friction, magnetic particle brake, o servo motor; nag-iiba sa katumpakan at gastos. |
2. Mga Pangunahing Punto para sa Nakagawiang Pagpapanatili
-
Regular na Lubrication: Lubricate ang mga gumagalaw na bahagi tulad ng mga gearbox at bearings nang mahigpit ayon sa manual.
-
Paglilinis: Agad na alisin ang mga metal chips at alikabok sa loob ng makina upang maiwasan ang pagkawala ng katumpakan.
-
Pag-inspeksyon ng Sistema ng Pag-igting: Regular na i-calibrate at suriin ang mga mekanismo ng pagkontrol ng tensyon upang matiyak ang tumutugon at tumpak na pagganap.
-
Mechanical Fastening Check: Suriin kung may mga maluwag na bolts sa lahat ng mga punto ng koneksyon, lalo na sa mga high-speed rotating parts.
-
Pagsusuri ng Sistema ng Elektrisidad: Suriin ang katayuan sa pagtatrabaho ng mga sensor, preno, PLC, at iba pang mga de-koryenteng bahagi.
Ang Jiangsu Newtopp Precision Machinery Co., Ltd. ay hindi lamang nagbibigay ng de-kalidad na 1250 Double Bow Stranding Machines kundi nag-aalok din ng komprehensibong pagsasanay sa operator, mga detalyadong manwal sa pagpapanatili, at pangmatagalang suporta sa mga ekstrang bahagi upang matiyak na napanatili ng kagamitan ang pinakamainam na performance sa buong lifecycle nito.
Mga Madalas Itanong (FAQ)
Q1: Ano ang mga pangunahing pagkakaiba sa pagitan ng Double Bow Strander, Tubular Strander, at Cage Strander?
A1: Ang core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.
T2: Paano maiiwasan ang sobrang internal torsional stress o springback sa stranded conductor?
A2: Ito talaga ang esensya ng 1250 Double Bow Stranding Machine. Ang simetriko na disenyo ng mga double bow nito at ang tumpak na synchronization system ay nagsisiguro ng halos magkaparehong tensyon para sa lahat ng mga wire sa convergence point. Ino-optimize ng disenyo ng Newtopp ang guide wheel path at take-up angle, pinapaliit ang hindi kinakailangang bending stress, sa panimula na pinipigilan ang akumulasyon ng panloob na stress at springback ng produkto na dulot ng hindi pantay na tensyon o sobrang deformation.
Q3: Paano tinitiyak ng iyong kagamitan ang pagiging tugma sa mga umiiral nang linya ng produksyon?
A3: Bilang full-chain na supplier na sumasaklaw sa R&D, disenyo, at pagmamanupaktura, malalim na nauunawaan ng Jiangsu Newtopp Precision Machinery Co., Ltd. ang kahalagahan ng production line synergy. Nag-aalok kami ng flexible na pag-customize ng interface (mga de-koryenteng signal, mekanikal na dimensyon, pagtutugma ng bilis, atbp.), na tinitiyak na ang 1250 Double Bow Stranding Machine ay maaaring maayos na maisama sa mga kasalukuyang linya ng produksyon o mga bagong linya ng mga customer na binubuo ng iba pang kagamitan sa Newtopp (tulad ng mga extruder, taping machine), na nagbibigay-daan sa matalino at tuluy-tuloy na produksyon.
Q4: Ano ang habang-buhay ng mga pangunahing bahagi, at madali bang palitan ang mga ito?
A4: Iginigiit ng Newtopp ang paggamit ng mataas na kalidad na mga bearings, gears, at mga de-koryenteng bahagi. Ang mga pangunahing mekanikal na bahagi ay pinalakas at precision-machine para sa mahabang buhay ng serbisyo. Samantala, ang kagamitan ay nagtatampok ng modular na disenyo, na may mga bahagi ng pagsusuot at mga punto ng pagpapanatili na madaling ma-access para sa simpleng kapalit. Tinitiyak ng mga base ng kumpanya, gaya ng nasa Kunshan, ang mabilis na supply ng mga tunay na ekstrang bahagi at teknikal na suporta.
