Paggamit: Angkop para sa back-twist pay-off at bare-twist pair twisting ng insulation core-wires ng mga data cable gaya ng Cat-5, Cat-5e, Cat-6 at HDMI 2.1, atbp.
Tampok: I-back-twist bago ipares ang twisting at bawasan ang pagkasira ng wire sa panahon ng proseso ng twisting. Nagtulungan ang mga back-twist at pair-twisting machine.
Pangunahing bahagi: Φ500 Active back-twist pay off machine at Φ500 pair twisting machine

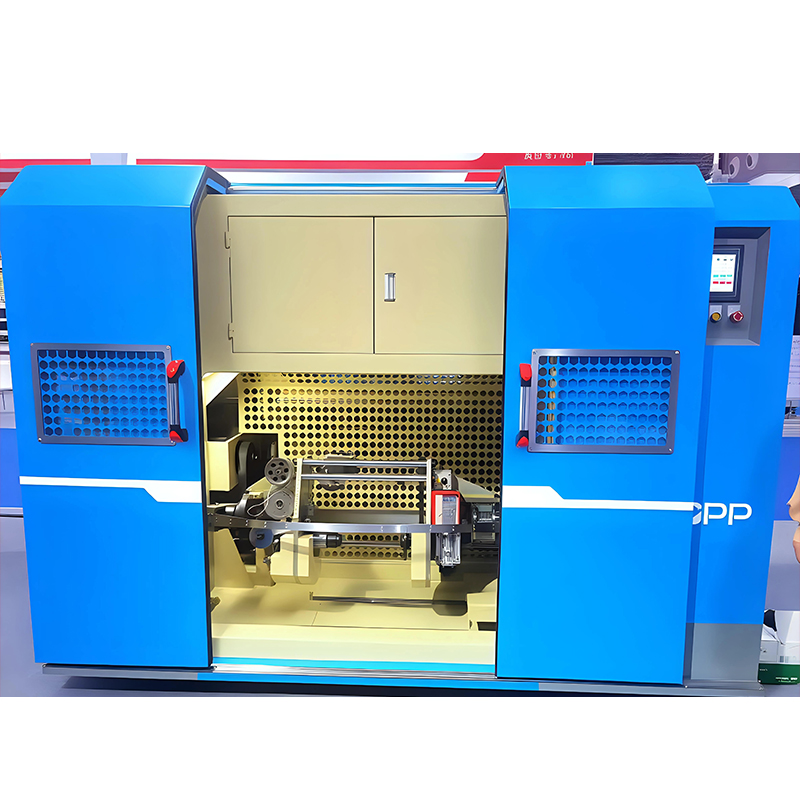

Ang Horizontal/Vertical Type Back-Twist Pair Stranding Machine ay isang mahalagang bahagi ng kagamitan sa pagmamanupaktura ng high-end na data cable. Partikular itong idinisenyo para sa back-twist pay-off at bare-twist pair stranding ng insulated core wires na ginagamit sa precision data cable gaya ng Cat-5, Cat-5e, Cat-6, at HDMI 2.1. Ang core ng makinang ito ay nakasalalay sa synergistic na "back-twist muna, pagkatapos ay pair-twist" na operational mode, na epektibong binabawasan ang stress at pinsala ng wire sa panahon ng proseso ng stranding. Tinitiyak nito ang katatagan at pagkakapare-pareho ng electrical performance ng mga wire pairs, na bumubuo ng pundasyon para sa paggawa ng high-performance, low-latency na data transmission cables.
Bilang isang pangunahing bahagi sa loob ng cable equipment product matrix ng Jiangsu Newtopp Precision Machinery Co., Ltd., ang Back-Twist Pair Stranding Machine na ito ay nagsasama ng higit sa isang dekada ng karanasan sa R&D sa larangan ng pagmamanupaktura ng high-precision na makinarya, na sumasalamin sa aming pare-parehong pagtugis sa pilosopiya ng engineering ng "katumpakan, kahusayan, at pagiging maaasahan."
Malalim na Pagsusuri sa Prinsipyo ng Teknikal

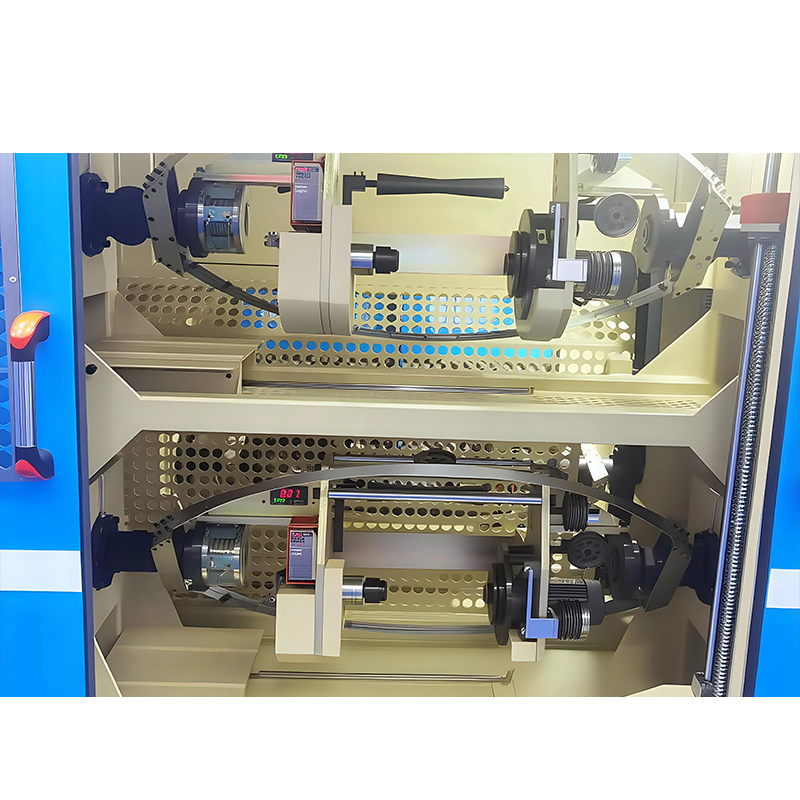

Ang equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Ang prosesong ito ay nagpapaliit ng mga isyu gaya ng micro-damage sa insulation layer at mga pagbabago sa conductor elongation rate na dulot ng torque accumulation sa tradisyunal na pair stranding, na makabuluhang nagpapahusay sa mga pangunahing electrical performance parameter ng wire pair, kabilang ang Return Loss at Near-End Crosstalk (NEXT).
Mga Karaniwang Kaso ng Aplikasyon
| Uri ng Cable | Paglalarawan ng Application | Kinakailangan sa Pagganap para sa Back-Twist Pair Stranding Machine |
|---|---|---|
| Cat-6/6A | Gigabit/10-Gigabit Ethernet | Nangangailangan ng napakataas na stranding precision at consistency upang magarantiya ang performance ng transmission sa mga frequency na 250MHz at mas mataas. Binabawasan ng proseso ng back-twist ang mga depekto, tinitiyak ang pagsunod sa channel. |
| HDMI 2.1 | Ultra-High-Definition na Audio-Video Transmission | Sinusuportahan ang mataas na bilis hanggang sa 48Gbps, na nangangailangan ng mahigpit na pares na simetrya at integridad ng signal. Tinitiyak ng kagamitan ang pare-parehong pagkaka-stranding at mababang pinsala. |
| Mga Espesyal na High-Speed Data Cable | Data Center, Mga Internal na Koneksyon ng Server | Kadalasan ay dapat matugunan ang mas mahigpit na impedance at mga kinakailangan sa pagpapalambing. Ang katatagan ng makina at mataas na katumpakan ay ginagarantiyahan ang batch na produksyon ng mga kwalipikadong produkto. |
Gamit ang lakas ng R&D ng isang National High-Tech Enterprise, idinisenyo ng Newtopp Precision ang Back-Twist Pair Stranding Machine upang ganap na matugunan ang mahigpit na mga kinakailangan ng mga nabanggit na high-end na application para sa pangunahing pagmamanupaktura ng wire.
Pagpapanatili at Suporta sa Teknikal
Upang matiyak na ang Horizontal/Vertical Type Back-Twist Pair Stranding Machine ay nagpapanatili ng pinakamainam na katumpakan at katatagan sa mahabang panahon, inirerekomenda ng Newtopp ang pagsunod sa mga sumusunod na alituntunin sa pagpapanatili:
Araw-araw na Inspeksyon: Suriin ang pneumatic component pressure, tension system response, pangunahing pagtaas ng temperatura ng bearing, at anumang abnormal na vibration.
Regular na Pagpapanatili: Lagyan muli ang tinukoy na grasa para sa mga umiikot na bahagi (hal., back-twist bearings, stranding bow bearings) ayon sa iskedyul, linisin ang mga photoelectric sensor, at suriin at higpitan ang lahat ng mga de-koryenteng koneksyon.
Accuracy Calibration: Pana-panahong i-calibrate ang back-twist angle at stranding pitch gamit ang mga propesyonal na instrumento. Ang serbisyong ito ay maaaring ibigay ng mga propesyonal na inhinyero ng Newtopp.
Tinitiyak ng Newtopp Precision ang kalidad ng bawat makina na inihahatid sa pamamagitan ng ISO9001 Quality Management System nito. Sinusuportahan ng isang full-chain na sistema ng serbisyo na sumasaklaw sa R&D, pagmamanupaktura, at pagbebenta, nagbibigay kami sa mga customer ng komprehensibong suporta mula sa pag-install at pag-commissioning, pagsasanay sa operator, hanggang sa panghabambuhay na teknikal na tulong.
Mga Madalas Itanong (FAQ)
T: Bakit kailangan ang "back-twist" na hakbang sa paggawa ng mga pares ng data cable?
A: Ang back-twisting ay ginagamit upang alisin ang rotational stress na naipon sa insulated core wire sa panahon ng proseso ng pay-off. Kung walang back-twisting, ang direct pair stranding ay magdudulot ng stress na ito na humantong sa micro-deformation ng panloob na istraktura ng wire, na lubhang makakaapekto sa katatagan ng katangian ng impedance at crosstalk indicator sa panahon ng high-frequency signal transmission. Ginagawa nitong mahirap para sa cable na makapasa sa mga high-standard na pagsubok gaya ng Cat-6/HDMI 2.1.
Q: Ano ang mga partikular na pakinabang ng Back-Twist Pair Stranding Machine ng Newtopp kumpara sa mga ordinaryong pares na twinner?
A: Ang core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
T: Ano ang mga pangunahing salik na dapat isaalang-alang kapag pumipili sa pagitan ng mga Pahalang at Patayong uri?
A: Ang primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
T: Maaari bang tanggapin ng kagamitan ang paggawa ng mga core wire na may iba't ibang mga detalye (hal., diameter, haba ng lay)?
A: Oo. Ang Back-Twist Pair Stranding Machine ng Newtopp ay idinisenyo para sa mahusay na versatility. Mabilis na mailipat ang produksyon sa pagitan ng iba't ibang detalye ng wire pair sa pamamagitan ng pagpapalit ng pay-off spool, pagsasaayos ng tensioner, at pagbabago ng mga stranding parameter (gaya ng bilis, pitch, atbp.) sa touchscreen. Nagbibigay kami ng mga detalyadong manual ng operasyon at gabay sa setting ng parameter.
T: Bilang tagagawa ng kagamitan, paano tinitiyak ng Newtopp ang pangmatagalang matatag na operasyon ng makina?
A: Una, ang mga pangunahing bahagi tulad ng pangunahing spindle, bearings, at servo system ay galing sa mga kilalang tatak sa buong mundo. Pangalawa, nagtataglay kami ng independiyenteng R&D center at finishing center, na nagbibigay-daan para sa in-house na precision machining ng mga pangunahing bahagi ng istruktura upang matiyak ang kalidad ng pundasyon. Panghuli, nagbibigay kami ng komprehensibong suporta pagkatapos ng pagbebenta, kabilang ang mga malalayong diagnostic, supply ng mga ekstrang bahagi, at regular na pag-follow-up, na tinitiyak na patuloy at mahusay na gumagana ang mga linya ng produksyon ng aming mga customer. Ang aming ISO14001 Environmental Management System ay nangangako rin sa amin sa pagsasanay sa responsibilidad sa kapaligiran sa paggawa at serbisyo ng kagamitan.
