A planetary stranding machine ay isang napaka-espesyal na piraso ng wire at kagamitan sa pagmamanupaktura ng cable na nagpapaikot ng maraming strand ng wire sa paligid ng gitnang core o axis habang pinapanatili ang ganap na tuwid at tensyon ng bawat indibidwal na strand sa pamamagitan ng kakaibang galaw ng planeta. Hindi tulad ng tradisyunal na bunching o rigid cage stranders, a planetary stranding machine Tinitiyak na ang bawat wire bobbin ay umiikot sa sarili nitong axis habang umiikot ito sa central shaft ng makina, ganap na inaalis ang anumang hindi kanais-nais na pag-twist o back-twist sa mga indibidwal na filament. Ayon sa data ng industriya mula sa International Wire & Machinery Association (IWMA), ang planetary stranding technology ay naging kailangang-kailangan sa paggawa ng mga high-voltage power cable, submarine cable, at sopistikadong mga linya ng paghahatid ng data, kung saan ang katumpakan ng lay length at ang mekanikal na integridad ng na-stranded na conductor ay pinakamahalaga sa panghuling pagganap ng kuryente at kaligtasan ng pagpapatakbo.
Ano ang Planetary Stranding Machine at Paano Ito Gumagana?

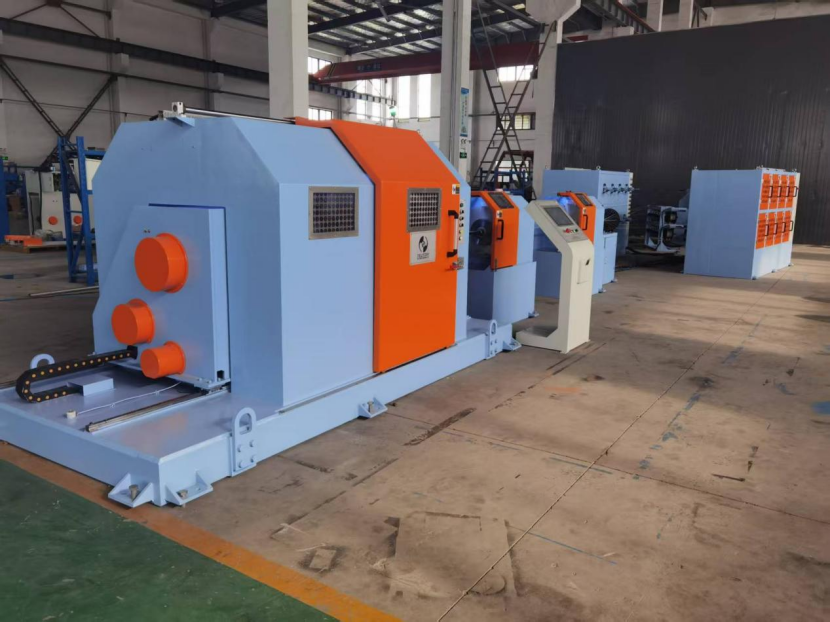

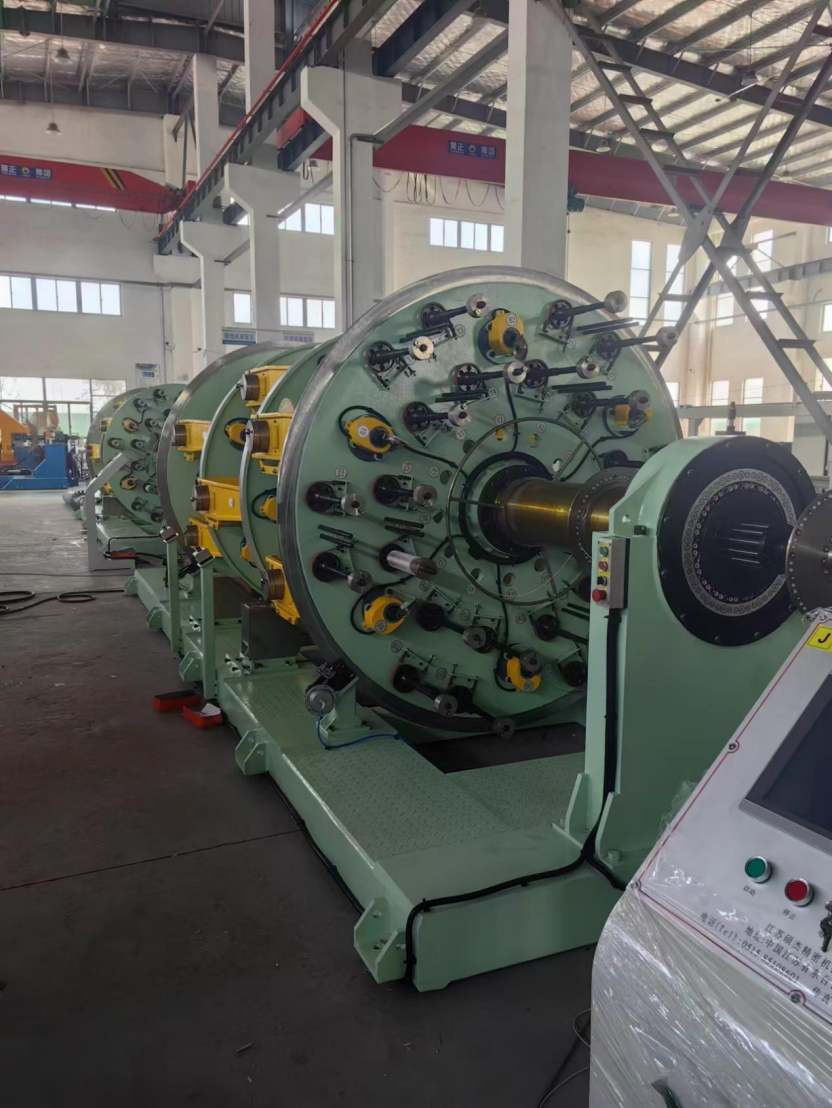

Ang planetary stranding machine ay isang multi-bobbin rotational system kung saan ang bawat pay-off na bobbin ay nakakabit sa sarili nitong individually driven rotating cradle sa loob ng mas malaking umiikot na main frame, na nagpapahintulot sa mga indibidwal na wire na mapilipit nang magkasama nang walang anumang torsional stress o hindi makontrol na deformation. Ang pangunahing prinsipyo ng a planetary stranding machine maihahambing sa paggalaw ng Earth sa paligid ng Araw: tulad ng pag-ikot ng Earth sa axis nito habang umiikot sa Araw, ang bawat wire bobbin sa makina ay umiikot sa sarili nitong sentro upang bayaran ang wire, habang sabay-sabay na dinadala sa isang pabilog na landas sa paligid ng gitnang lugar ng pagtitipon ng stranded conductor. Ang mekanismo ng dual-rotation na ito ay kritikal dahil nine-neutralize nito ang back-twist na kung hindi man ay maiipon sa bawat wire kung ito ay hinila sa isang nakatigil na bobbin habang iniikot sa core. Sa isang karaniwang lay-up, ang isang 1/2 pulgada (12.7 mm) lay plate na may 18 bobbins ay maaaring magproseso ng hanggang 37 indibidwal na mga hibla ng kawad sa isang solong pass, na may bilis ng pag-ikot ng pangunahing rotor na umaabot hanggang 100 hanggang 300 rebolusyon kada minuto depende sa laki ng makina at wire gauge. Ang buong operasyon ay kinokontrol ng mga naka-synchronize na servo motor at programmable logic controllers (PLCs) na nagsisiguro sa lay length—ang axial distance na kinakailangan para sa isang kumpletong rebolusyon ng isang strand sa paligid ng core—ay pinananatili sa loob ng tolerance na mas mababa sa ±1% . Ang Wire Association International ay nag-uulat na ang antas ng katumpakan na ito ay kinakailangan para sa multi-layer concentric stranding na ginagamit sa medium- at high-voltage na mga kable ng kuryente, kung saan kahit na ang maliliit na hindi pagkakapare-pareho sa haba ng lay ay maaaring lumikha ng mga localized na electrical stress point na humahantong sa partial discharge at premature insulation failure.
Ang Mga Kritikal na Benepisyo ng Planetary Stranding Kumpara sa Mga Karaniwang Pamamaraan
Ang pagtukoy sa bentahe ng isang planetary stranding machine ay ang kakayahang makagawa ng ganap na torsion-free stranded conductor, na nagpapanatili ng mga katangian ng pagpahaba at pagkasira ng lakas ng mga indibidwal na wire habang nakakamit ang superior geometric uniformity. Sa isang kumbensyonal na matibay na cage strander o tubular strander, ang mga bobbins ay naayos sa loob ng umiikot na frame at ang wire ay hinila sa ibabaw ng flange, na nagpapapasok ng 360-degree na twist sa bawat wire para sa bawat kumpletong pag-ikot ng hawla sa paligid ng core. Ang pag-twist na ito ay permanenteng nagpapa-deform sa wire, na binabawasan ang tensile strength nito at nagiging madaling kapitan sa birdcaging—isang kondisyon kung saan ang mga panlabas na hibla ng natapos na cable ay humihiwalay sa core sa ilalim ng baluktot o tensyon. Sa kaibahan, ang planetary motion ng a planetary stranding machine kinansela ang twist, na nagreresulta sa isang strand na perpektong nakahiga sa loob ng istraktura ng cable. Nagbibigay-daan ito sa na-stranded na konduktor na makamit ang isang fill factor—ang ratio ng kabuuang cross-sectional area ng mga wire sa cross-sectional area ng conductor—hanggang sa 93% hanggang 95% , na nagpapalaki ng electrical conductivity para sa isang ibinigay na diameter. Para sa mga konduktor ng tanso o aluminyo sa paghahatid ng kuryente, ang pagpapahusay na ito sa density ay direktang nagsasalin sa pinababang resistensya ng linya at mas mababang pagkalugi ng I²R. Bukod pa rito, ang makinis at compact na ibabaw ng isang planetary-stranded conductor ay nagpapaliit sa mga air gap at protrusions na maaaring magdulot ng corona discharge sa mga high-voltage na cable na tumatakbo sa itaas ng 110 kV. Sa pamamagitan ng pagbabawas ng pangangailangan para sa malawak na pag-tap at screening, ang mga tagagawa ay makakapagtipid ng malaking gastos sa materyal sa malalaking pagpapatakbo ng produksyon.
Saan Ginagamit ang Mga Planetary Stranding Machine sa Makabagong Industriya?
Pangunahing naka-deploy ang mga planetary stranding machine sa paggawa ng mga konduktor na may mataas na pagganap kung saan ang mga kinakailangan sa mekanikal at elektrikal ay napakahigpit na kahit na ang kaunting wire distortion o lay-length irregularity ay hindi katanggap-tanggap. Ang mga pangunahing lugar ng aplikasyon ay ang mga sumusunod:
- Mataas-voltage at extra-high-voltage na mga kable ng kuryente: Ang torsion-free, perpektong compact na conductor na ginawa ng a planetary stranding machine ay mahalaga para sa XLPE-insulated cable na na-rate mula 66 kV hanggang 500 kV. Ayon sa CIGRE Technical Brochure 720, ang makinis na panlabas na ibabaw ng isang planetary-stranded segmental conductor (Milliken conductor) ay nagpapaliit sa panganib ng electrical treeing sa conductor-insulating interface, na siyang pangunahing sanhi ng pangmatagalang cable failure sa mga underground transmission network.
- Mga kable ng kuryente sa ilalim ng dagat at ilalim ng dagat: Ang mga cable na ito ay sumasailalim sa tuluy-tuloy na dynamic na baluktot at pag-igting sa panahon ng mga operasyon ng pagtula. Ang mataas na tensile strength at flexibility na pinananatili ng torsion-free stranded copper o aluminum wires ay kritikal sa pagpigil sa pagkasira ng conductor. Ang isang solong pagkabigo sa isang submarine cable ay maaaring magresulta sa mga gastos sa pagkukumpuni na lampas sa ilang milyong dolyar, gaya ng binanggit ng mga analyst ng industriya mula sa CRU Group.
- Mga dalubhasang control at data transmission cable: Sa mga robotic arm, aerospace wiring, at high-end na audio cable, hindi katanggap-tanggap ang anumang microphonic noise o signal reflection na dulot ng hindi regular na geometry ng conductor. Ang pambihirang concentricity at surface smoothness na hatid ng a planetary stranding machine ibigay ang mga matatag na katangiang elektrikal na kinakailangan para sa pare-parehong impedance at integridad ng signal.
- Steel cord at wire rope production: Para sa mga lubid na pampalakas ng gulong at mga nakakataas na lubid na may mataas na lakas, ang mga indibidwal na filament ng bakal ay dapat na mai-stranded nang walang natitirang torsional stress upang maiwasan ang pag-unwinding kapag pinutol. Ang mga planetary strander ay ginagamit upang makagawa ng mga multi-strand na mga lubid na may napakatumpak na haba ng lay at walang pag-ikot sa ilalim ng pagkarga.
Paghahambing ng mga Planetary Strander sa Rigid Cage at Tubular Stranders
Kapag sinusuri ng mga tagagawa ng cable ang stranding equipment para sa isang bagong linya ng produksyon, ang pagpili sa pagitan ng planetary strander, rigid cage strander, at tubular strander ay nagsasangkot ng trade-off sa pagitan ng kalidad ng produkto, bilis ng produksyon, at capital investment. Ang talahanayan sa ibaba ay nagbibigay ng direktang paghahambing ng pangunahing pagganap at mga parameter ng application na nagpapaiba sa tatlong uri ng makina na ito.
| Parameter | Planetary Stranding Machine | Rigid Cage Strander | Tubular Strander |
|---|---|---|---|
| Bobbin Torsion | Zero twist (kinakansela ng paggalaw ng planeta ang pag-ikot) | Full twist (bobbin inayos sa hawla) | Variable twist (depende sa back-twist na mekanismo) |
| Wire Straightness | Mahusay; ang mga indibidwal na wire ay nananatiling perpektong tuwid | mahirap; ang mga wire ay bumuo ng isang permanenteng helical set | Katamtaman; bahagyang naituwid sa pamamagitan ng back-twist |
| Pinakamataas na Bilis ng Pag-ikot | 100–300 rpm (mas malalaking rotor) | 200–500 rpm | 500–2,000 rpm |
| Saklaw ng Sukat ng Konduktor | Malaki; hanggang 2,500 mm² cross-section | Katamtaman hanggang malaki | Maliit hanggang katamtaman; hanggang 500 mm² |
| Puhunan ng Kapital | High | Katamtaman | Mababa hanggang katamtaman |
| Pangunahing Aplikasyon | HV/EHV power cable, submarine cable, wire rope | Overhead conductors (ACSR), mga general purpose cable | Building wire, automotive wire, data cable |
Gaya ng nakalarawan sa talahanayan, ang planetary stranding machine ay hindi ang pinakamabilis o pinakamurang, ngunit naghahatid ito ng pinakamataas na kalidad na konduktor. Para sa isang cable na ikakabit sa ilalim ng lupa o sa ilalim ng tubig sa loob ng 40 taon at hindi mapapalitan nang walang napakalaking civil engineering project, ang karagdagang upfront cost ng planetary stranding ay bale-wala kumpara sa panghabambuhay na halaga ng isang insulation fault.

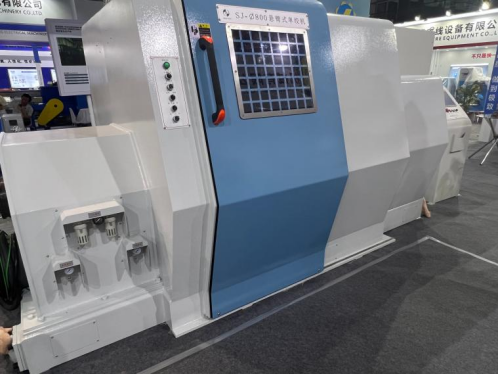

Mga Pangunahing Teknikal na Detalye at Pagsasaalang-alang sa Operasyon
Ang performance envelope ng isang planetary stranding machine ay tinutukoy ng bobbin capacity nito, ang bilang ng mga rotor, ang maximum rotating speed, at ang precision ng lay-length control system nito. Ang isang tipikal na medium-sized na planetary strander na idinisenyo para sa produksyon ng power cable conductor ay magkakaroon ng mga sumusunod na katangian:
- diameter ng Bobbin: Ang mga pay-off na bobbins ay mula 400 mm hanggang 630 mm ang flange diameter, na may kapasidad ng wire na hanggang sa 500 kilo ng tanso o aluminyo bawat bobbin. Para sa malaking conductor stranding, ang isang linya ay maaaring magsama ng anim o labindalawang rotor, bawat isa ay may dalang maraming bobbins.
- Saklaw ng diameter ng wire: Maaaring iproseso ng makina ang mga indibidwal na wire mula sa humigit-kumulang 0.5 mm hanggang 5.0 mm sa diameter, na may partikular na hanay depende sa mga roller guide at setting ng tensioner.
- Kontrol sa haba ng lay: Modernong servo-driven mga planetary stranding machine makamit ang mga haba ng lay mula sa kasing-ikli ng 30 mm hanggang higit sa 500 mm, na nababagay sa pamamagitan ng HMI touchscreen. Ang haba ng lay ay elektronikong naka-synchronize sa take-up capstan upang mapanatili ang pare-parehong ratio kahit na pumupuno ang take-up reel at nagbabago ang epektibong diameter.
- Pre-twisting at post-forming: Para sa mga compact na conductor, ang makina ay maaaring nilagyan ng pre-twisting heads na naglalagay ng bahagyang plastic deformation sa pumapasok na wire, at post-forming dies o rollers na pumipilit sa stranded conductor hanggang sa huling pabilog o segmental na hugis nito. Ayon sa isang teknikal na papel na ipinakita sa taunang kumperensya ng IWMA, ang aplikasyon ng isang post-forming force ng 2 hanggang 4 kilonewtons maaaring tumaas ang fill factor ng karagdagang 3%.
Mga Madalas Itanong Tungkol sa Mga Planetary Stranding Machine
Ano ang pagkakaiba sa pagitan ng planetary stranding at bunch stranding?
Pinagsasama-sama ng bunch stranding ang lahat ng wire sa isang umiikot na bow o cage nang hindi kinokontrol ang posisyon ng bawat indibidwal na strand, na nagreresulta sa random lay at malaking wire distortion. A planetary stranding machine , sa kabilang banda, tiyak na kumokontrol sa posisyon, tensyon, at pamamaluktot ng bawat wire, na gumagawa ng napakaayos na concentric lay na walang panloob na twist. Ang bunch stranding ay ginagamit para sa murang mga flexible conductor, habang ang planetary stranding ay nakalaan para sa high-reliability na power at data cable.
Maaari bang makagawa ang isang planetary stranding machine ng mga compact conductor?
Oo, at ito ang madalas na ginustong pamamaraan. Dahil ang mga wire ay nakaayos na sa isang perpektong concentric geometry na may zero torsion, mas pantay-pantay ang mga ito sa ilalim ng presyon ng isang hugis na die o roller. A planetary stranding machine nilagyan ng isang compaction head ay maaaring mabawasan ang conductor diameter sa pamamagitan ng 8% hanggang 12% habang pinapanatili ang isang makinis, gap-free na ibabaw, na makabuluhang binabawasan ang halaga ng pagkakabukod at shielding materyal na kinakailangan sa kasunod na mga hakbang sa pagpilit.
Anong mga materyales ang maaaring iproseso sa isang planetary stranding machine?
Ang makina ay idinisenyo upang hawakan ang parehong ferrous at non-ferrous na mga wire, kabilang ang annealed copper, hard-drawn copper, aluminum, aluminum alloy, galvanized steel wire, at stainless steel. Ang pagpili ng materyal ay nakasalalay sa aplikasyon sa pagtatapos ng paggamit: tanso at aluminyo para sa electrical conductivity, at bakal para sa mekanikal na lakas sa overhead conductors (ACSR) at wire ropes. Ang kritikal na kinakailangan ay ang wire ay dapat na may pare-parehong diameter at mga katangian ng pagpahaba upang mapanatili ang pare-parehong pag-igting sa lahat ng bobbins.
Paano mo pinapanatili ang tumpak na pag-igting sa isang planetary stranding machine?
Ang bawat bobbin cradle ay nilagyan ng adjustable mechanical friction brake o isang aktibong electromagnetic tensioner. Ang pag-igting ay nakatakda sa isang halaga na karaniwang nasa pagitan 1 at 10 Newtons , depende sa diameter ng wire at lakas ng ani. Kung ang pag-igting ay masyadong mababa, ang mga wire ay magiging maluwag at ang konduktor ay magkakaroon ng mahinang geometric na katatagan; kung masyadong mataas, ang mga wire ay maaaring masira o masira. Ang regular na pagkakalibrate ng tensioning system na may hand-held tension meter ay mahalaga para sa pagpapanatili ng kalidad ng produkto, dahil ang hindi pantay na tensyon sa pagitan ng bobbins ay ang pangunahing sanhi ng lay-length iregularity.
Habang ang pangangailangan para sa maaasahan, mataas na kapasidad na paghahatid ng kuryente at komunikasyon ng data ay patuloy na tumataas, ang planetary stranding machine nananatiling pundasyon ng advanced cable manufacturing. Ang kakayahang maghatid ng walang pamamaluktot, geometrically perfect na conductor ay hindi matutumbasan ng mas mabilis ngunit hindi gaanong tumpak na mga pamamaraan ng stranding. Sa pamamagitan ng pamumuhunan sa planetary technology, tinitiyak ng mga producer ng wire at cable na ang mga kritikal na conductor na nagkokonekta sa ating mga power grid, offshore wind farm, at mga network ng komunikasyon ay gagana nang ligtas at mahusay sa loob ng mga dekada sa ilalim ng pinakamahihirap na kondisyon.
