Pagpili ng tama wire stranding machine tinutukoy ang kalidad, flexibility, at kasalukuyang kapasidad ng pagdadala ng bawat stranded conductor na ginawa sa iyong pasilidad. A wire stranding machine pinagsasama-sama ang mga indibidwal na metal wire sa isang unipormeng bundle, at ang pagpili ng pinakamainam na uri ng makina—maging double twist buncher, planetary strander, o rigid cage strander—ay direktang nakakaapekto sa bilis ng produksyon, scrap rate, at pangmatagalang gastos sa pagpapatakbo. Ang gabay na ito ay nagbibigay ng isang batay sa ebidensya na pagtingin sa kung paano gumagana ang mga makinang ito, inihahambing ang mga pangunahing uri sa data ng pagganap, at sinasagot ang mga pinakapinipilit na tanong na kinakaharap ng mga tagagawa ng cable at mga electrical engineer.

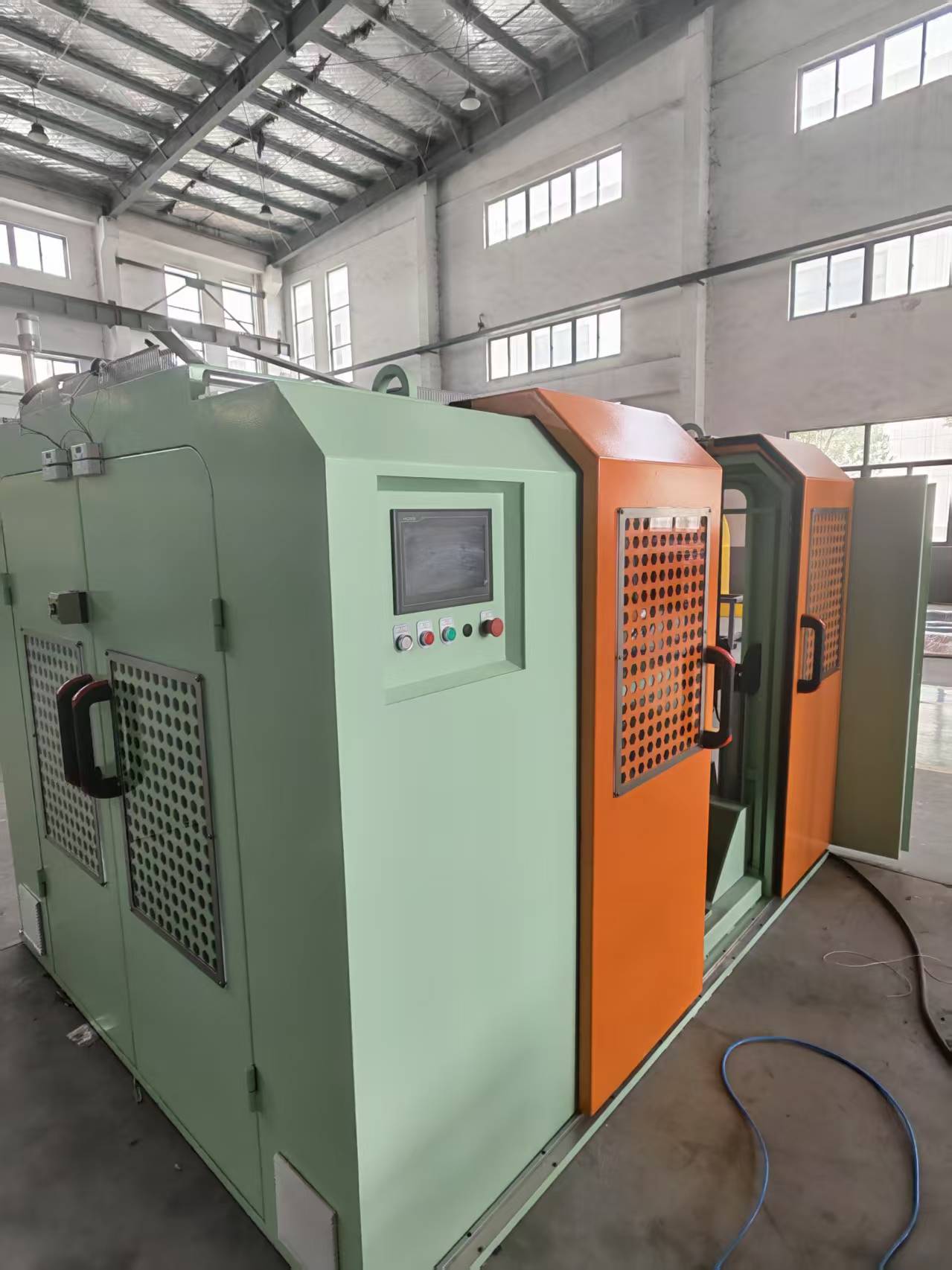

Ano ang Wire Stranding Machine?
Ang wire stranding machine ay ang pangunahing piraso ng kagamitan na nagsasama-sama ng maramihang iisang wires sa isang magkakaugnay na stranded conductor na may superior na mekanikal at elektrikal na mga katangian. Hindi tulad ng solidong conductor, ang isang stranded conductor ay nag-aalok ng higit na mataas na flexibility at paglaban sa fatigue failure, kaya naman ang mga internasyonal na pamantayan tulad ng IEC 60228 ay nag-uuri ng mga conductor ayon sa kanilang stranding class. Ang makina ay nagpapakain ng mga indibidwal na wire mula sa mga pay-off na spool, inihahanay ang mga ito sa pamamagitan ng lay plate o nose cone, at naglalapat ng kontroladong twist upang bumuo ng mga layer ng helicically wound strands sa paligid ng isang central core.
Moderno wire stranding machine hawakan ang mga cross-section ng conductor mula 0.05 mm² (para sa mga ultra-fine medical cable) hanggang sa mahigit 1000 mm² (para sa mga power transmission lines). Ayon sa data na inilathala ng CRU Group noong 2025, ang pandaigdigang merkado para sa mga stranded na copper at aluminum conductors ay lumalaki sa 3.2% taun-taon, na hinihimok ng electric vehicle at renewable energy expansion. Ang paglago na ito ay nagtulak sa mga tagagawa na magpatibay ng mas mabilis, mas tumpak wire stranding machine may kakayahang mapanatili ang mga tolerance sa haba ng lay sa loob ng ±1% sa bilis ng linya na lampas sa 200 metro kada minuto.

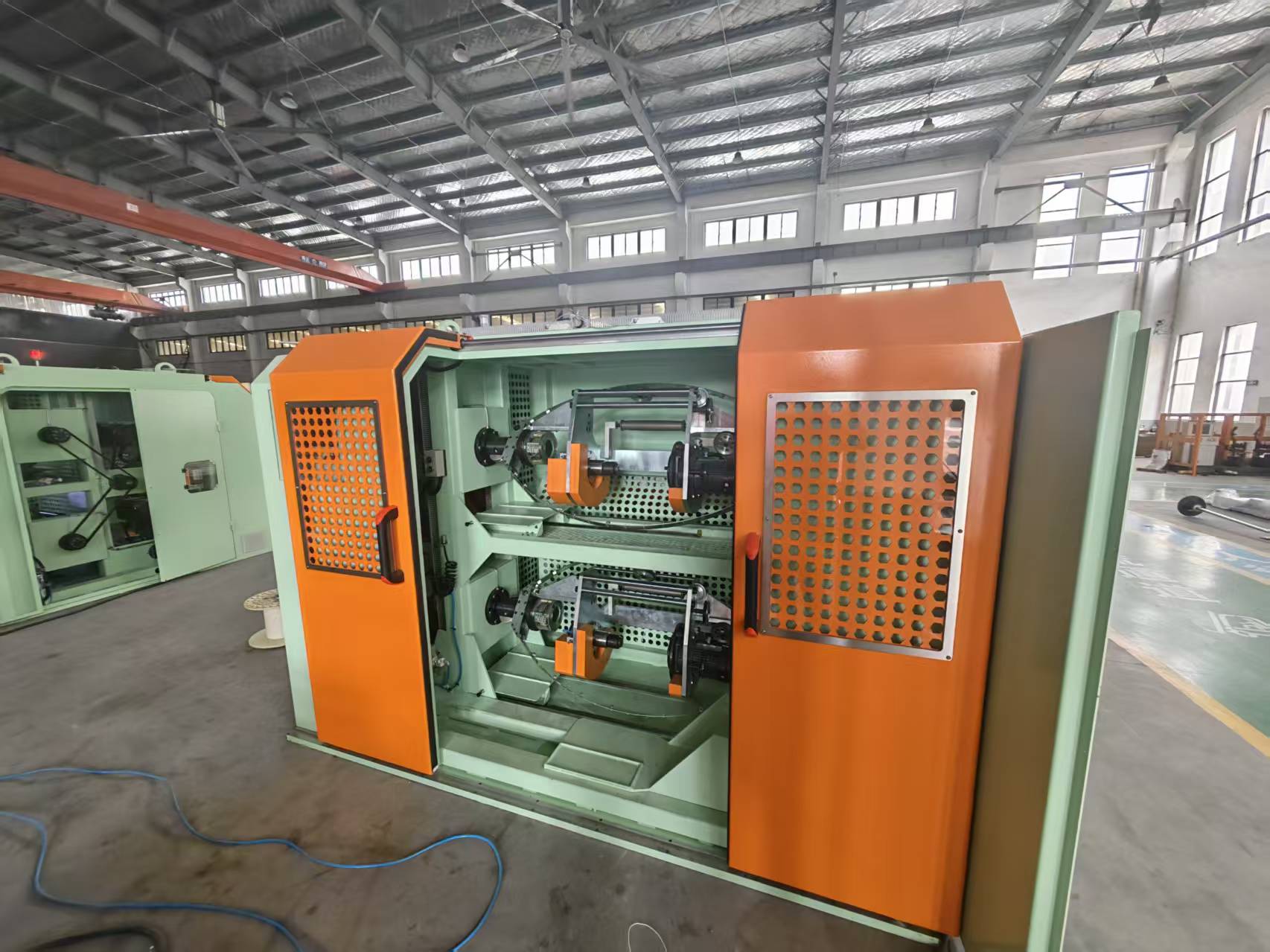

Paano Gumagana ang Wire Stranding Machine
Ang pangunahing prinsipyo ng pagpapatakbo ng isang wire stranding machine ay kinabibilangan ng pag-ikot ng isang set ng wire-carrying elements sa paligid ng isang longitudinal axis habang hinihila ang mga naka-assemble na strands sa pamamagitan ng closing die sa isang tiyak na kontroladong bilis. Ang ratio sa pagitan ng bilis ng pag-ikot (mga twist bawat minuto) at ang linear na bilis ng pagkuha ay tumutukoy sa haba ng lay, na ang distansya na kinakailangan para sa isang strand upang makumpleto ang isang 360-degree na helix sa paligid ng core. Ang isang mas maikling haba ng lay ay nagbubunga ng isang mas nababaluktot ngunit bahagyang mas mataas na resistensyang konduktor, habang ang isang mas mahabang haba ng lay ay nagpapalaki ng conductivity at tensile strength.
Depende sa disenyo ng wire stranding machine , ang twisting motion ay maaaring ibigay sa pamamagitan ng umiikot na bow (sa double twist machines), isang revolving cage (sa matibay na stranders), o indibidwal na umiikot na bobbins (sa mga planetary stranders). Ang lahat ng mga uri ay nagbabahagi ng isang karaniwang kinakailangan: ang mga indibidwal na mga wire ay dapat manatili sa ilalim ng kontroladong back-tension upang maiwasan ang pagkagusot at matiyak ang pare-parehong strand geometry. Ang buong proseso ay sinusubaybayan ng isang programmable logic controller (PLC) na nag-aayos ng bilis at tensyon ng motor sa real time. Ipinapakita ng data ng industriya na ang digital tension control ay maaaring mabawasan ang scrap na dulot ng wire break ng hanggang 45% kumpara sa mga purong mekanikal na sistema.

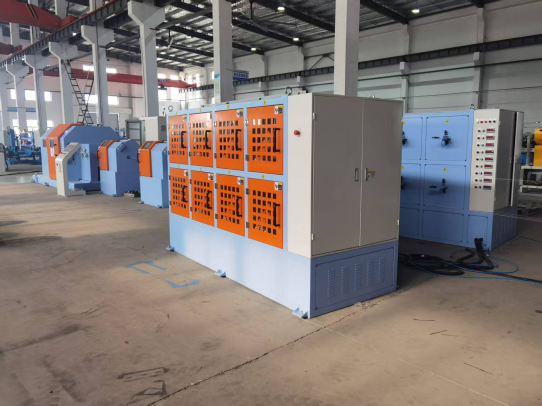

Mga Pangunahing Uri ng Wire Stranding Machine: Isang Detalyadong Paghahambing
Walang solong disenyo ng wire stranding machine na akma sa lahat ng mga sitwasyon sa produksyon; ang bawat uri ng makina ay nagta-target ng isang partikular na hanay ng laki ng konduktor, dami ng produksyon, at kinakailangan sa katumpakan ng haba ng lay. Ang talahanayan sa ibaba ay pinaghahambing ang limang malawakang ginagamit na mga pagsasaayos, na nagbibigay-daan sa isang direkta, batay sa data na pagsusuri.

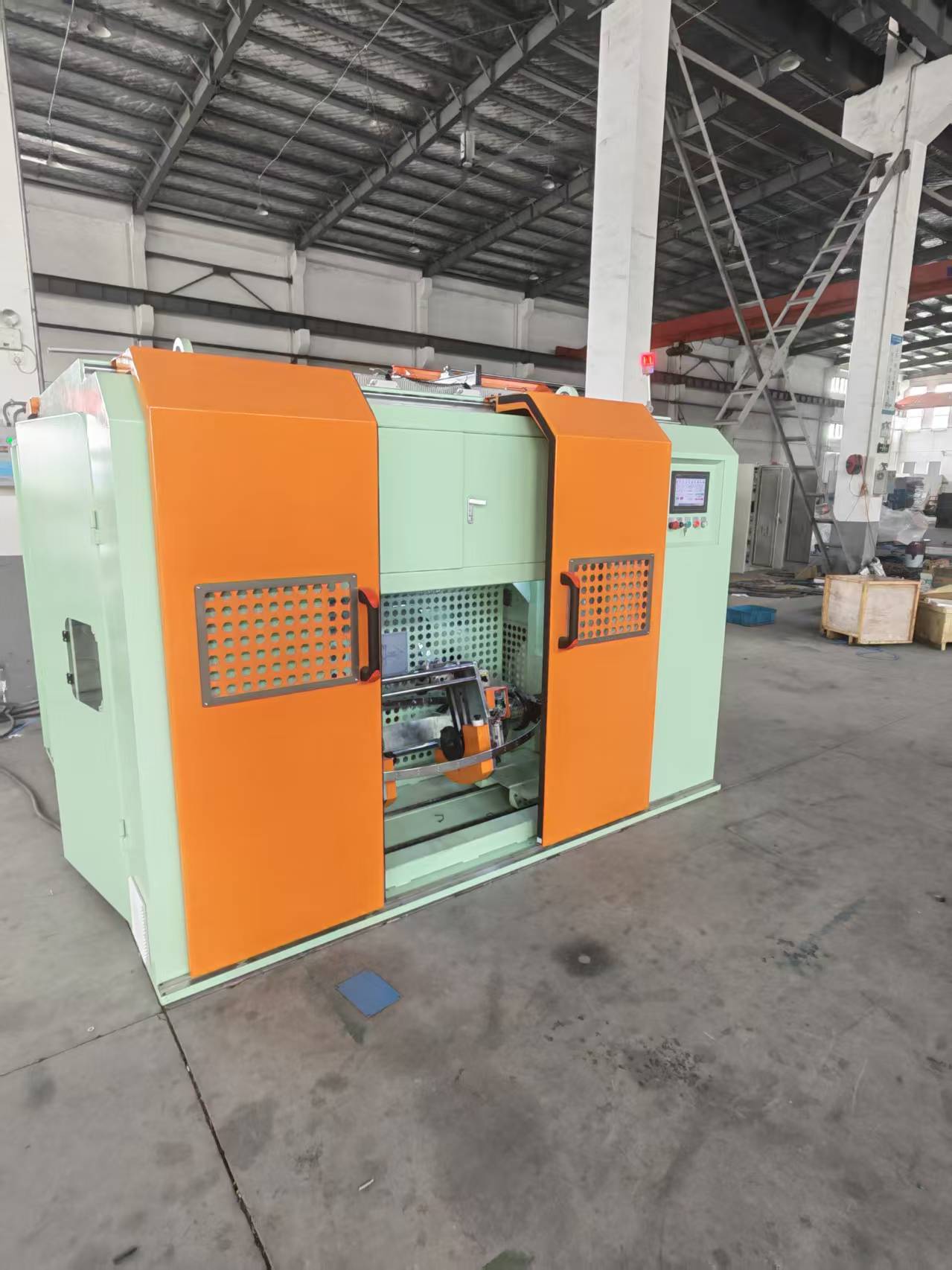

| Uri ng Makina | Paraan ng Twisting | Saklaw ng Konduktor (mm²) | Max na Bilis ng Linya (m/min) | Karaniwang Katumpakan ng Haba ng Lay | Pangunahing Aplikasyon |
|---|---|---|---|---|---|
| Double Twist Buncher | Umiikot na busog, dalawang twist bawat rebolusyon | 0.05 – 16 | Hanggang 300 | ±2% | Automotive wire, flexible cords |
| Planetary Strander | Indibidwal na pag-ikot ng bobbin, walang twist sa wire axis | 10 – 630 | Hanggang 80 | ±0.5% | Mga kable ng kuryente, mga siksik na konduktor |
| Rigid Cage Strander | Ang nakapirming hawla ay umiikot bilang isang yunit | 16 – 1200 | Hanggang 60 | ±1% | Mga linya ng transmisyon sa itaas |
| Single Twist Strander | Isang twist sa bawat rebolusyon ng take-up | 0.5 – 50 | Hanggang 150 | ±1.5% | Control cable, katamtamang boltahe |
| Tubular Strander | Ang mga wire ay dumadaan sa isang umiikot na tubo | 0.2 – 95 | Hanggang 200 | ±1% | Instrumentation cable, shielded wire |
Ang mga double twist buncher ay nangingibabaw sa mataas na bilis ng produksyon ng mga fine-stranded na conductor, habang ang mga planetary strander ay hindi maaaring palitan para sa mga unilay at compacted conductor na humihiling ng zero twist sa mga indibidwal na wire. Ang pagpili ng a wire stranding machine dapat ding isaalang-alang ang bilang ng mga bobbins: ang isang 630 mm na planetary strander ay karaniwang tumatanggap ng 6, 12, 18, o 24 na bobbins, na direktang tinutukoy ang maximum na bilang ng mga strand sa isang layer.
Mga Pangunahing Salik sa Pagpili ng Wire Stranding Machine
Ang iyong pinakamainam na wire stranding machine ay tinutukoy ng limang masusukat na variable: conductor cross-section, gustong haba ng lay, dami ng produksyon, uri ng materyal, at ang pangangailangan para sa concentric o bunched stranding. Ang isang sistematikong pagsusuri na sumusunod sa pagkakasunud-sunod sa ibaba ay makakatulong sa iyo na maiwasan ang mga pagkakamali sa sobrang pagtukoy o kulang sa kapasidad.
- Tukuyin ang detalye ng konduktor. Tukuyin ang natapos na laki ng conductor (mm² o AWG), ang bilang ng mga indibidwal na wire, at ang strand diameter. Halimbawa, ang Class 5 flexible conductor sa bawat IEC 60228 ay nangangailangan ng isang tiyak na bilang ng strand at diameter na nagdidikta ng pinakamababang bilang ng mga bobbins sa wire stranding machine .
- Tukuyin ang kinakailangang haba at direksyon ng laylayan. Ang isang planetary strander ay maaaring magpanatili ng lay length na kasing-ikli ng 8 beses sa diameter ng conductor nang hindi nasisira ang mga wire, habang ang double twist buncher ay pinakamahusay na gumagana sa lay ratios na 10:1 hanggang 20:1. Ang direksyon ng lay (S o Z) ay nakatakda sa elektronikong paraan sa mga modernong makina.
- Kalkulahin ang target na output sa kilo bawat oras. Para sa double twist buncher na gumagawa ng 1.5 mm² stranded wire sa 250 m/min, ang output ay maaaring umabot sa humigit-kumulang 45 kg/h. Gamitin ang figure na ito upang matiyak ang wire stranding machine maaaring matugunan ang kapasidad ng iyong order book.
- Suriin ang pagiging tugma ng materyal. Ang mga konduktor na tanso, aluminyo, at tinned ay nangangailangan ng partikular na bow o roller na materyales upang maiwasan ang pinsala sa ibabaw. Ang aluminyo stranding, halimbawa, ay nakikinabang mula sa ceramic-coated na mga gabay upang mabawasan ang akumulasyon ng alikabok ng oxide.
- Suriin ang automation at changeover time. Ang mga makina na may awtomatikong pag-load ng bobbin at pagsukat ng haba ng laser lay ay maaaring bawasan ang oras ng pagbabago mula 45 minuto hanggang wala pang 10 minuto, isang kritikal na bentahe para sa panandaliang produksyon.
Bilis ng Produksyon at Paghahambing ng Output
Ang output ng produksyon ng isang wire stranding machine ay pangunahing limitado ng mekanikal na bilis ng mga umiikot na bahagi at ang kapasidad ng pagkuha. Ang talahanayan sa ibaba ay nagbibigay ng makatotohanang data ng output para sa tatlong karaniwang configuration, batay sa aktwal na mga detalye ng manufacturer para sa 1.5 mm² stranded copper conductor.
| Uri ng Makina | Bilis ng Linya (m/min) | Output (kg/h) | Pagkonsumo ng Enerhiya (kW) | Scrap Rate (%) |
|---|---|---|---|---|
| Double Twist Buncher | 280 | 48.5 | 15 | 0.8 |
| Planetary Strander (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Rigid Cage Strander | 55 | 18.2 | 30 | 0.5 |
Ang double twist buncher ay nakakamit ng halos dalawang beses ang output ng isang planetary strander para sa parehong cross-section, ngunit binabawasan ng planetary design ang scrap rate ng higit sa 60%. Ang trade-off na ito sa pagitan ng bilis at katumpakan ay nasa puso ng bawat isa wire stranding machine desisyon sa pagbili.
Mga Application sa Pangunahing Industriya
Ang sektor ng end-use ang nagdidikta sa klase ng stranding at samakatuwid ay kinakailangan ang partikular na teknolohiya ng wire stranding machine. Ang mga sumusunod na sektor ay umaasa sa mga stranded conductor na ginawa ng mga makinang ito:
- Mga wire harness ng sasakyan – Ang mga double twist buncher ay gumagawa ng manipis na pader, lubhang nababaluktot na mga stranded na konduktor na kailangan para sa mga wiring ng kompartamento ng engine, kung saan ang paglaban sa vibration ay pinakamahalaga.
- Transmisyon at pamamahagi ng kuryente – Ang matibay na hawla at mga planetary strander ay gumagawa ng mga compact concentric conductor para sa medium- at high-voltage na mga cable hanggang sa 500 kV, na tinitiyak ang pare-parehong pamamahagi ng kasalukuyang.
- Mga nababagong sistema ng enerhiya – Ang solar farm at wind turbine cabling ay nangangailangan ng pinong stranded, tinned copper conductor na ginawa sa mga high-speed buncher upang labanan ang corrosion at thermal cycling.
- Riles at mass transit – Ang mga rolling stock cable ay nangangailangan ng napaka-flexible na conductor (Class 6 bawat IEC 60228) na kadalasang gawa sa mga planetary machine upang makamit ang mga ultra-fine strand count.
- Mga medikal na kagamitan at robotics – Ang ultra-fine stranding na mas mababa sa 0.05 mm² ay gumagamit ng mga espesyal na tubular o single twist stranders upang maiwasan ang pagkabasag ng pinong copper o copper-alloy wires.
Pagsusuri sa Gastos at Return on Investment
Ang wire stranding machine ay kumakatawan sa isang malaking pamumuhunan sa kapital, ngunit ang isang detalyadong pagsusuri sa kabuuang halaga ng pagmamay-ari ay madalas na nagpapakita na ang isang mas mataas na presyo na makina na may kontrol sa katumpakan ay nagbabayad para sa sarili nito sa loob ng tatlong taon sa pamamagitan ng pinababang scrap at mas mabilis na pagbabago. Inihahambing ng talahanayan sa ibaba ang limang taong istraktura ng gastos para sa isang double twist buncher kumpara sa isang planetary strander, sa pag-aakalang ang single-shift na operasyon ay gumagawa ng 200 tonelada ng stranded na tanso taun-taon.
| Kategorya ng Gastos | Double Twist Buncher | Planetary Strander (12 bobbin) |
|---|---|---|
| Paunang Halaga ng Kagamitan (USD) | $85,000 | $210,000 |
| Taunang Gastos sa Enerhiya (sa $0.12/kWh) | $2,160 | $3,170 |
| Average na Pagkawala ng Scrap bawat Taon | $4,600 | $1,800 |
| Karaniwang Gastos sa Pagpapanatili / Taon | $3,200 | $4,800 |
| Kabuuang 5-Taon na Gastos sa Pagpapatakbo | $135,800 | $258,650 |
Para sa mga tagagawa na dalubhasa sa mga konduktor ng manipis na pader ng sasakyan, ang double twist buncher ay naghahatid ng pinakamababang halaga bawat kilo. Para sa mga utility na nangangailangan ng mga compact concentric conductor, ang planetary wire stranding machine ay nananatiling ang tanging teknikal na praktikal na pagpipilian sa kabila ng mas mataas na halaga nito.
Pinakamahuhusay na Kasanayan sa Pagpapanatili para sa Mahabang Buhay ng Machine
Ang preventive maintenance sa wire stranding machine ay nakasentro sa tatlong elemento: bow o cage bearing inspection, tension sensor calibration, at wire guide wear monitoring. Kahit na ang mga maliliit na paglihis sa mga bahaging ito ay maaaring magpakilala ng mga error sa lay length at pinsala sa konduktor. Ang isang structured maintenance routine ay nagbubunga ng masusukat na resulta; natuklasan ng isang survey noong 2022 sa 47 cable plant ng Wire Association International na ang mga pasilidad na may lingguhang preventive maintenance ay nag-ulat ng 27% na mas kaunting mga hindi planadong downtime na kaganapan kaysa sa mga may buwanang pagsusuri.
- Siyasatin ang bow bearings at carbon brushes tuwing 200 oras ng pagpapatakbo. Sa isang double twist buncher, ang mga pagod na bow bearings ay nagdudulot ng vibration na direktang nakakaapekto sa pagkakapare-pareho ng haba ng lay. Palitan ang mga bearings na nagpapakita ng radial play na lampas sa 0.02 mm.
- I-calibrate ang braso ng mananayaw at mga sensor ng tensyon buwan-buwan. Ang paglihis ng tensyon na higit sa 5% sa pagitan ng mga indibidwal na wire ay nagreresulta sa hindi pantay na pagkaka-stranding at maaaring lumikha ng mga spot na may mataas na resistensya sa natapos na konduktor.
- Palitan ang ceramic o hardened steel wire guides sa unang senyales ng grooving. Ang lalim ng groove na higit sa 0.1 mm ay maaaring mag-abrade sa ibabaw ng wire at magpasok ng mga particle ng oxide sa strand, na nagpapababa ng conductivity.
- Lubricate ang mga gear at mga mekanismo ng pagtawid ayon sa iskedyul ng OEM. Gamitin ang tinukoy na grado ng grasa; Ang mga hindi tugmang lubricant ay maaaring humantong sa sobrang pag-init ng gearbox sa loob lang ng 500 oras ng tuluy-tuloy na operasyon.
- I-verify ang haba ng lay gamit ang isang sistema ng pagsukat ng laser linggu-linggo. Ang panaka-nakang pag-anod sa haba ng lay ay madalas na nagpapahiwatig ng isang dumulas na capstan o isang pagod na encoder coupling, na maaaring itama bago ito makagawa ng out-of-spec na produkto.
Automation at Industry 4.0 sa Wire Stranding Machines
Pinagsasama ng pinakabagong wire stranding machine ang real-time na pagsubaybay sa haba ng laylay, predictive maintenance algorithm, at mga awtomatikong sistema ng pagbabago ng bobbin upang itulak ang pangkalahatang kahusayan ng kagamitan (OEE) nang higit sa 85%. Ang mga sensor ng vibration sa bow at motor bearings ay nagpapakain ng data sa isang sentral na controller na hinuhulaan ang pagkabigo ng bearing hanggang 60 oras nang mas maaga, na nagpapahintulot sa nakaiskedyul na pagpapalit sa halip na emergency shutdown. Ang awtomatikong pag-load ng bobbin ay binabawasan ang interbensyon ng operator mula sa 12 manu-manong pagbabago sa bawat shift hanggang sa zero, na halos inaalis ang pinakakaraniwang sanhi ng mga strand break na nauugnay sa pag-setup.
Mula sa isang de-kalidad na pananaw, patuloy na sinusukat ng laser micrometer arrays ang diameter ng stranded conductor at inihahambing ito sa target na halaga. Kung ang diameter ay umaanod ng higit sa 0.02 mm, inaayos ng PLC ang bilis ng capstan o bobbin tension upang itama ang error. Ayon sa isang teknikal na papel noong 2024 na ipinakita sa International Wire & Cable Symposium, binawasan ng closed-loop control na ito ang variation ng diameter ng 68% kumpara sa mga conventional open-loop machine. Habang nagiging unibersal ang mga pamantayan ng koneksyon gaya ng OPC UA, bawat isa wire stranding machine maaari na ngayong direktang makipag-ugnayan sa sistema ng pagpapatupad ng pagmamanupaktura ng halaman, na nagbibigay ng traceability hanggang sa indibidwal na antas ng reel.
Mga Madalas Itanong
Ano ang pagkakaiba sa pagitan ng bunching at concentric stranding?
Bunching, ginanap sa isang double twist wire stranding machine , pinaikot-ikot ang lahat ng mga wire sa parehong direksyon nang walang tinukoy na istraktura ng geometric na layer. Ang concentric stranding, na karaniwang ginagawa sa isang planetary o matibay na strander, ay nag-aayos ng mga wire sa tumpak na helical layer sa paligid ng isang gitnang core. Ang mga concentric conductor ay may mas makinis na ibabaw at mas pare-pareho ang kasalukuyang distribution, habang ang mga bunched conductor ay mas flexible at mas mabilis na makagawa.
Paano nakakaapekto ang haba ng laylay sa pagganap ng konduktor?
Ang haba ng lay ay may direktang kabaligtaran na relasyon sa flexibility at direktang kaugnayan sa conductivity. Ang isang maikling haba ng lay (hal., 8–12 beses ang panlabas na diameter) ay nagpapataas ng flexibility ngunit bahagyang nagpapataas ng electrical resistance dahil ang kasalukuyang landas ay nagiging mas mahaba. Sa isang wire stranding machine , ang haba ng lay ay itinakda ng ratio ng bilis ng pagkuha sa RPM ng rotator, at dapat itong manatili sa loob ng tolerance na tinukoy ng mga pamantayan gaya ng ASTM B8 para sa concentric-lay-stranded copper conductor.
Maaari bang ma-strand ng isang makina ang parehong tanso at aluminyo?
Oo, pinaka-moderno wire stranding machine maaaring magproseso ng parehong tanso at aluminyo, ngunit ang mga wire guide, capstan sleeves, at mga setting ng tension ay dapat na iangkop. Ang mas mababang tensile strength at tendency ng aluminyo na bumuo ng oxide dust ay nangangailangan ng pinababang back-tension (karaniwan ay 10–15% na mas mababa kaysa sa tanso) at ang paggamit ng ceramic o pinakintab na hindi kinakalawang na mga contact surface upang maiwasan ang pag-iinit.
Ano ang mga palatandaan na ang isang stranding machine ay nangangailangan ng kapalit na bearing?
Ang tumaas na vibration na naramdaman sa frame ng makina, isang maindayog na pagbabago sa ingay sa panahon ng operasyon, at isang drift sa lay length sa labas ng ±2% na walang kaukulang PLC command ay lahat ay nagpapahiwatig ng potensyal na pagkasira ng bearing. Sa isang double twist wire stranding machine , ang bow bearings ay dapat palitan kapag ang vibration velocity ay lumampas sa 4.5 mm/s RMS, gaya ng sinusukat sa bearing housing.
Paggawa ng Tamang Pamumuhunan sa Wire Stranding Machine
Pagpili ng a wire stranding machine sa panimula ay isang desisyon tungkol sa pagbabalanse ng bilis laban sa geometric na katumpakan, at halaga ng kapital laban sa pagkawala ng scrap. Para sa mataas na volume na produksyon ng mga flexible conductor na mas mababa sa 10 mm², nag-aalok ang double twist buncher ng walang kaparis na output sa bawat dolyar. Para sa mga kable ng kuryente at mga compact concentric conductor, ang isang planetary o matibay na cage strander ay hindi lamang mas kanais-nais ngunit teknikal na kinakailangan upang matugunan ang mga internasyonal na pamantayan. Sa pamamagitan ng pag-align ng iyong mga kinakailangan sa produksyon sa data at paghahambing na ipinakita dito, maaari mong tukuyin ang a wire stranding machine na maghahatid ng pare-parehong kalidad at isang malakas na return on investment sa susunod na dekada.
